Баллоны высокого давления

Баллоны высокого давления 7

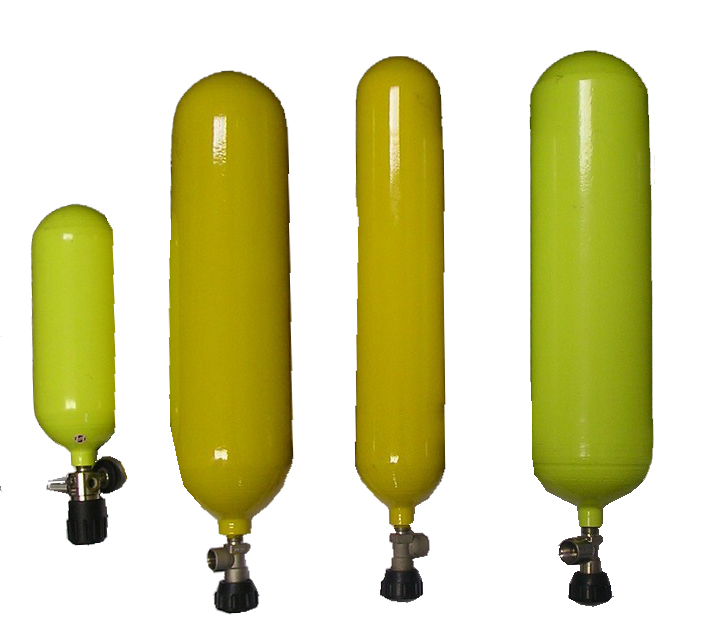

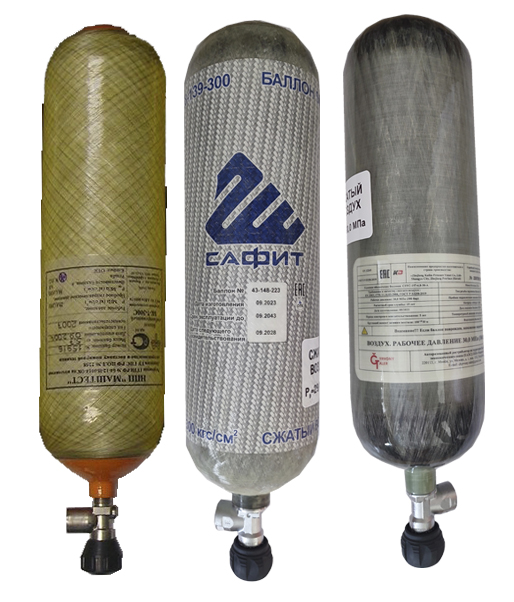

В составе дыхательных аппаратов со сжатым воздухом используются различные типы баллонов, отличающиеся друг от друга материалами, способами изготовления и массой. По мере уменьшения веса, все типы баллонов, не прибегая к точной классификации и подробного описания конструкции, условно можно расположить в следующем порядке – металлические и металлокомпозитные. Упрощенно говоря металлический баллон это бесшовный лейнер, изготовленный из стальной заготовки методом штамповки. Наиболее распространенная структура металлокомпозитного баллона выглядит следующим образом - внутренний бесшовный лейнер, изготовленный из металлической заготовки методом штамповки и обмотанный нитью из композитного материала для усиления стенок сосуда.

Металлические и металлокомпозитные баллоны отличаются друг от друга такой важной составляющей как масса баллона и решающую роль в уменьшении веса аппарата играет именно баллон высокого давления, т.к. чем ниже вес заряженного дыхательного аппарата, тем удобнее и легче работать в аппарате спасателю или пожарному и так имеющему достаточно тяжелое снаряжение помимо дыхательного аппарата.

В аппаратах серии АП применяются металлические и металлокомпозитные баллоны различных фирм-изготовителей, которые прошли стандартные сертификационные испытания и могут использоваться в составе дыхательных аппаратов.


Баллоны высокого давления 3 Баллоны, входящие в состав дыхательных аппаратов АО «Кампо»
Баллон Объем,
л
Рабочее давление,
кгс/см2
Вес,
кг
Производитель
Стальной 6.8 300 9.0 «Worthinton Cylinders GmbH», Австрия
Стальной 2.0 250 3.0 ОАО «Первоуральский новотрубный завод», Россия
Стальной 4.0 200 5.9 «Vitkovice Cylinders a.s.», Чехия
Стальной 6.0 200 8.8 ОАО «Первоуральский новотрубный завод», Россия
Металлокомпозитный 2.0 300 2.5 НПП «Маштест», Россия
Металлокомпозитный 3.0 300 3.3 НПП «Маштест», Россия
Металлокомпозитный 4.0 300 4.0 НПП «Маштест», Россия
Металлокомпозитный 6.8 300 3.6 НПП «Маштест», Россия
Металлокомпозитный 6.8 300 5.5 НПП «Маштест», Россия
Металлокомпозитный 6.8 300 3.6 ARMOTECH s.r.o, Чехия
Металлокомпозитный 9.0 300 4.5 ARMOTECH s.r.o, Чехия
Металлокомпозитный 10.0 300 5.0 ARMOTECH s.r.o, Чехия
Металлокомпозитный 4.7 300 3.3 «SCI», США
Металлокомпозитный 6.8 300 3.8 «SCI», США
Металлокомпозитный 9.0 300 5.2 «SCI», США
Металлокомпозитный 6.8 300 5.6 ООО «Элина-Т», Россия
Металлокомпозитный 6.8 300 3.7 «Luxfer inc», США
Металлокомпозитный 9.0 300 4.7 «SCI», США
Металлокомпозитный 4.0 200 3.3 ОАО «НПП Звезда», Россия
