Теплодымокамера предназначена для практической подготовки пожарных и спасателей к работе в непригодной для дыхания и зрения среде, в условиях, имитирующих сложную обстановку на пожаре, аварии, чрезвычайной ситуации (ЧС).

Теплодымокамера обеспечивает:
  • одновременное проведение тренировок пожарных в составе звена (отделения);
  • создание условий, приближенных к условиям работы на пожаре;
  • выполнение упражнений с различными по степени нагрузками на организм.

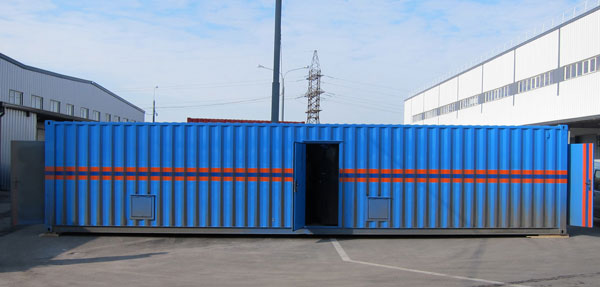

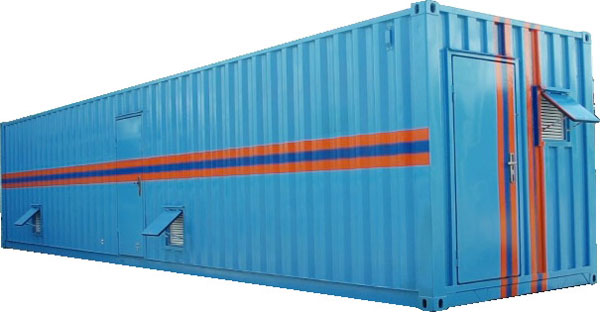

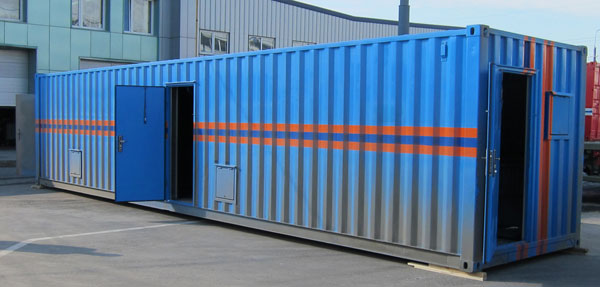

Теплодымокамера устроена в стандартном морском 40-футовом контейнере и включает в себя:
  • лабиринт (тренажер ориентации);
  • участок технологической зоны с возможностью обеспечивать тепловую нагрузку (тепловая камера);
  • пультовую.

Инженерное оборудование теплодымокамеры отвечает санитарно-гигиеническим требованиям. Система электрооборудования выполнена в соответствии с Правилами устройства элекроустановок и включает следующие виды освещения:

  • рабочее (общее и местное) - 220 В;
  • аварийное - 220В;
  • эвакуационное - 220В;
  • ремонтное - 36В;
  • для привода систем аварийного дымоудаления – 380В.

Для удаления дыма из тренировочных помещений предусмотрены три обособленные системы дымоудаления, состоящие из вытяжной, приточной и аварийной установок каждая. Производительность каждой системы обеспечивает 10-кратный воздухообмен в задымленных помещениях.

Аварийное освещение в задымленных помещениях предусматривает установку на стенах светильников с зеркальными лампами, которые улучшают видимость в случае экстренной эвакуации пожарных спасателей. Аварийное освещение подключено к двум независимым источникам питания.

В телодымокамере предусмотрена установка систем телефонизации, радиофикации, громкоговорящей связи, аппаратуры воспроизведения шумовых эффектов.

Односторонняя громкоговорящая связь осуществляется из пультовой с теплодымокамерой и с задымляемыми помещениями теплодымокамеры. Воспроизведение шумовых эффектов в задымляемых помещениях осуществляется соответствующей аппаратурой.

Пол в теплодымокамере выполнен с ровной, нескользящей поверхностью с уклоном в сторону трапов для стока воды в канализацию.

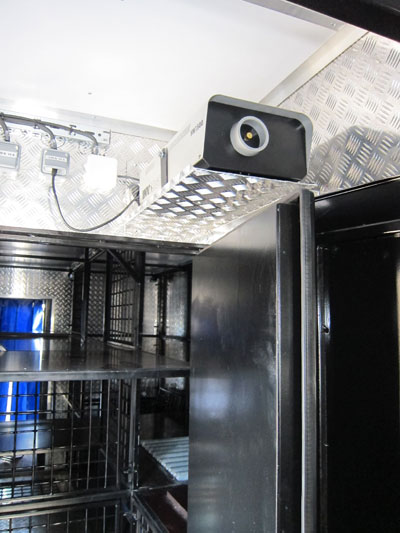

Стены и потолок выполнены из материалов, допускающих влажную уборку. Для контроля за местонахождением пожарных спасателей в задымленных помещениях теплодымокамеры предусмотрена система контроля с подключением к пульту управления и отображением информации о размещении обучаемых на световой схеме теплодымокамеры.

Трансформирующиеся двери в теплодымокамере должны обеспечивать создание различных вариантов помещений. Таких вариантов должно быть не менее четырех. Крепление перегородок должно исключать их падение.

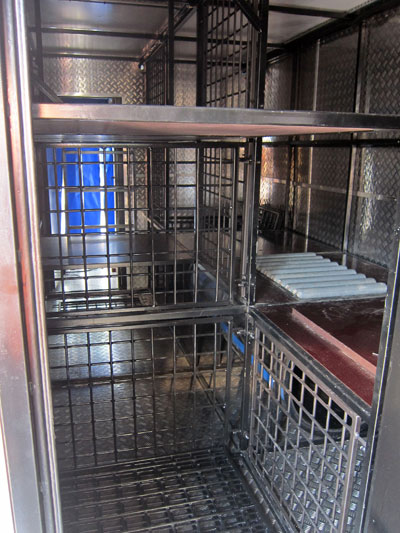

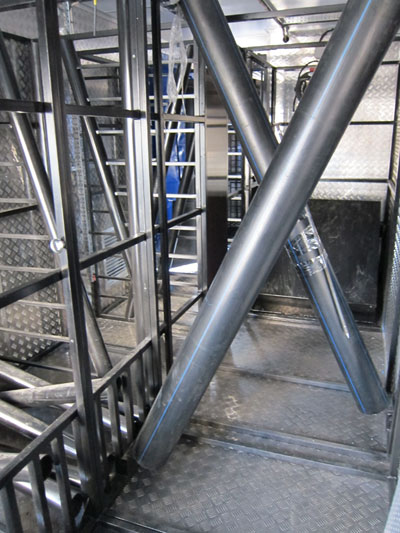

Лабиринт (тренажер ориентации) состоит из сообщающихся между собой помещений (проходов) и имеет систему управляемых дверей (перегородок), позволяющих формировать пути различного сложности и дистанции.

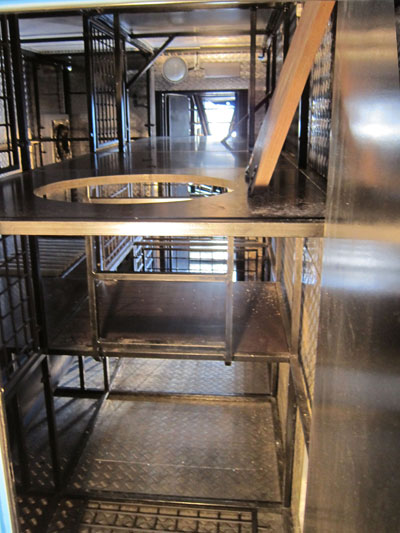

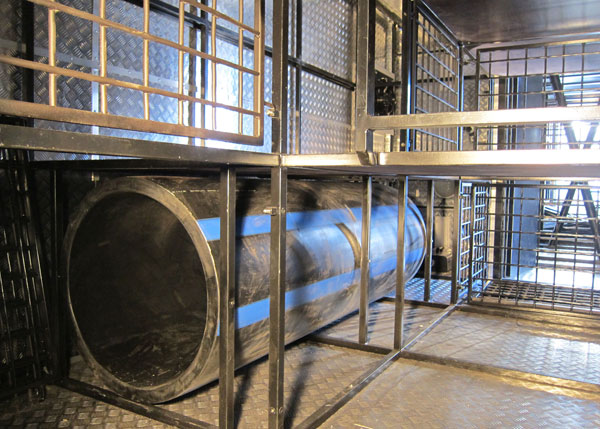

Тепловая камера состоит из многоуровневых сменных лазов. В тепловой камере выполнение физических упражнений производится в среде с повышенной температурой в пределах 30-58°С.

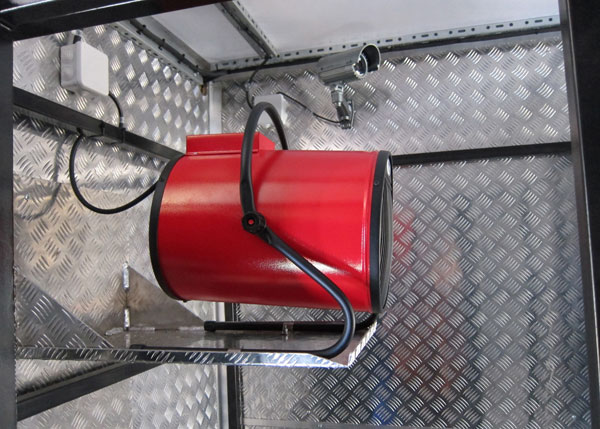

Относительная влажность воздуха в камере составляет не более 50% и контролируется с помощью психрометра. Подогрев воздуха в камере производится от электронагревательных печей из расчета 1 кВт/м2 площади теплокамеры. Управление работой печи автоматическое. Стены, потолок и полотнища дверей имеют необходимую теплоизоляцию.

В пультовой установлено оборудование, стенды щитов управления и других устройств, необходимых для контроля за передвижением, работой и состоянием лиц, находящихся в теплодымокамере.
