АППАРАТ ИСКУССТВЕННОЙ ВЕНТИЛЯЦИИ ЛЕГКИХ ГС-16 С ПНЕВМОПРИВОДОМ ПО ТУ 32.50.21-001-23435930-2017(Регистрационное удостоверение № РЗН 2020/9900 от 07.04.2020)
НАЗНАЧЕНИЕ
Аппарат предназначен для оказания первой медицинской помощи взрослым и детям (с массой тела не менее 20 кг) следующими способами:
- искусственная вентиляция легких (режим «ИВЛ»), проводимая при сердечно-легочной реанимации, в том числе совместно с компрессией грудной клетки;
- ингаляция кислородно-воздушной смесью (режим «ИНГАЛЯЦИЯ»).
ПРИНЦИП ДЕЙСТВИЯ
Кислородно-воздушная смесь под действием энергии сжатого кислорода автоматически подается в дыхательный контур на вдох, при достижении в дыхательном контуре установленного значения давления вдоха происходит автоматическое переключение аппарата с вдоха на выдох, далее цикл повторяется. Продолжительность выдоха составляет (3,3±0,5) с.
ПРИМЕНЕНИЕ
Аппарат может применяться:
- в различных отраслях промышленности при оказании первой медицинской помощи пострадавшему (больному);
- в больницах, госпиталях, других лечебных учреждениях (в том числе во временно оборудованных помещениях), в случаях, когда требуется наращивание средств интенсивной терапии из-за недостатка стационарных аппаратов ИВЛ;
- в условиях скорой медицинской помощи.
Оказание первой медицинской помощи с применением аппарата ИВЛ ГС-16 должно проводиться в пригодной для дыхания атмосфере специально подготовленным медицинским персоналом (в экстренных случаях допускается оказание помощи малообученным персоналом в соответствии с правилами, принятыми в эксплуатирующей организации).
ПОКАЗАНИЯ К ПРИМЕНЕНИЮ
Нарушение функции внешнего дыхания, отсутствие самостоятельного дыхания, наличие травмы грудной клетки, дыхательная недостаточность, наличие обструктивных заболеваний легких.
ПРОТИВОПОКАЗАНИЯ
Наличие спонтанного, напряженного пневмоторакса, обструкция дыхательных путей инородным телом.
ОСНОВНЫЕ ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- возможность подключения редуктора ко всем типам кислородных баллонов с вентилем, без применения переходников и специального инструмента;
- возможность подключения к редуктору дополнительного баллона одновременно с основным;
- возможность мобильного использования аппарата в местах происшествия, медицинских учреждениях или в условиях транспортирования больного;
- аппарат работоспособен в интервале температур от +5 до +50 °С. Возможно кратковременное использование (до 5 минут) при отрицательных температурах воздуха, но не ниже 18 °С;
- время работы аппарата от штатного баллона (2,0 л) в режиме «ИВЛ» составляет не менее 70 минут;
- время работы аппарата от штатного баллона (2,0 л) в режиме «ИНГАЛЯЦИЯ», при скорости потока кислорода 10 л/мин, составляет не менее 34 минут;
- срок службы - 5 лет;
- гарантийный срок (включая хранение и эксплуатацию) - 3 года.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр |
Значение |
| Аппарат работоспособен при давлении кислорода в баллоне |
от 19,6 до 1,0 МПа
(от 196 до 10 бар) |
| Емкость кислородного баллона |
2,0 л |
| Звуковой сигнал при снижении рабочего давления в баллоне в диапазоне от 2,5 до 4,5 МПа (от 25 до 45 бар) |
Наличие |
| Содержание кислорода в кислородно-воздушной смеси в режиме «ИВЛ» |
(40 ± 10)% |
| Содержание кислорода в кислородно-воздушной смеси в режиме «ИНГАЛЯЦИЯ» |
не менее 85% |
Поток газа в фазе вдоха в режиме «ИВЛ»:
-взрослые
-дети |
(40 ± 5) л/мин
(20 ± 4) л/мин |
Аппарат обеспечивает создание давления в линии вдоха:
а) в режиме «ВЗРОСЛЫЕ»:
- на отметке «1,8 кПа»
- на отметке «3,0 кПа»
б) в режиме «ДЕТИ»:
- на отметке «1,8 кПа»
- на отметке «3,0 кПа»
|
от 1650 до 1950 Па
от 2700 до 3300 Па
от 1500 до 2100 Па
от 2800 до 3400 Па
|
| Аппарат обеспечивает продолжительность фазы выдоха |
(3,3+0,5) с |
Экстренная подача кислородно-воздушной смеси в режиме «ИВЛ»:
- взрослые
- дети
|
не менее 40 л/мин
не менее 15 л/мин
|
| Плавное регулирование подачи кислорода в режиме «ИНГАЛЯЦИЯ» |
от 0 до 25 л/мин |
| Максимально допустимое время установления рабочего режима, исчисляемое с момента включения аппарата |
не более 30 с |
Масса аппарата:
- в кейсе с металлокомпозитным баллоном
- в кейсе со стальным баллоном
- в мягком футляре (сумке) со стальным баллоном
|
не более 9,5 кг
не более 10,5 кг
не более 10,5 кг
|
| Габаритные размеры |
470x380x200 мм |
СОСТАВ АППАРАТА ИСКУССТВЕННОЙ ВЕНТИЛЯЦИИ ЛЕГКИХ ГС-16 С ПНЕВМОПРИВОДОМ ПО ТУ 32.50.21-001-23435930-2017
| № п/п |
Наименование |
Количество |
| Исполнение 1 |
Исполнение 2 |
| 1 |
Блок ИВЛ |
1 |
1 |
| 2 |
Мягкий футляр (сумка) |
1 |
- |
| 3 |
Кейс герметичный, ударопрочный |
- |
1 |
| 4 |
Баллон стальной, вместимостью 2,0 л, с вентилем |
1 |
1 |
| 5 |
Баллон металлокомпозитный, вместимостью 2,0 л, с вентилем |
- |
1 |
| 6 |
Кислородный редуктор |
1 |
1 |
| 7 |
Клапанная коробка с ресивером |
1 |
1 |
| 8 |
Клапан пациента |
1 |
1 |
| 9 |
Шланг кислородный |
1 |
1 |
| 10 |
Маска лицевая анестезиологическая, размер 21) |
1 |
1 |
| 11 |
Маска лицевая анестезиологическая, размер 41) |
1 |
1 |
| 12 |
Маска лицевая анестезиологическая, размер 51) |
1 |
1 |
| 13 |
Кольцо-держатель |
3 |
3 |
| 14 |
Воздуховод № 2 |
1 |
1 |
| 15 |
Воздуховод № 3 |
1 |
1 |
| 16 |
Воздуховод № 4 |
1 |
1 |
| 17 |
Роторасширитель с кремальерой |
1 |
1 |
| 18 |
Языкодержатель для взрослых |
1 |
1 |
| 19 |
Языкодержатель для детей |
1 |
1 |
| 20 |
Фиксатор маски (взрослый) |
2 |
2 |
| 21 |
Фиксатор маски (детский) |
1 |
1 |
| 22 |
Трубка гофрированная силиконовая |
1 |
1 |
| 23 |
Соединитель |
1 |
1 |
| 24 |
Запасные части и принадлежности, в том числе: |
1 |
1 |
| 24.1 |
- Клапан |
2 |
2 |
| 24.2 |
- Прокладка |
1 |
1 |
| 25 |
Комплект приспособлений (для проведения технического обслуживания аппарата), в том числе: |
1 |
1 |
| 25.1 |
- приспособление ПР-750 |
1 |
1 |
| 25.2 |
- приспособление ПР-751 |
1 |
1 |
| 25.3 |
- приспособление ПР-752 |
1 |
1 |
Аппарат искусственной вентиляции легких ГС-16 с пневмоприводом
исполнение 1 9В2.933.248 (мягкий футляр (сумка), стальной баллон)

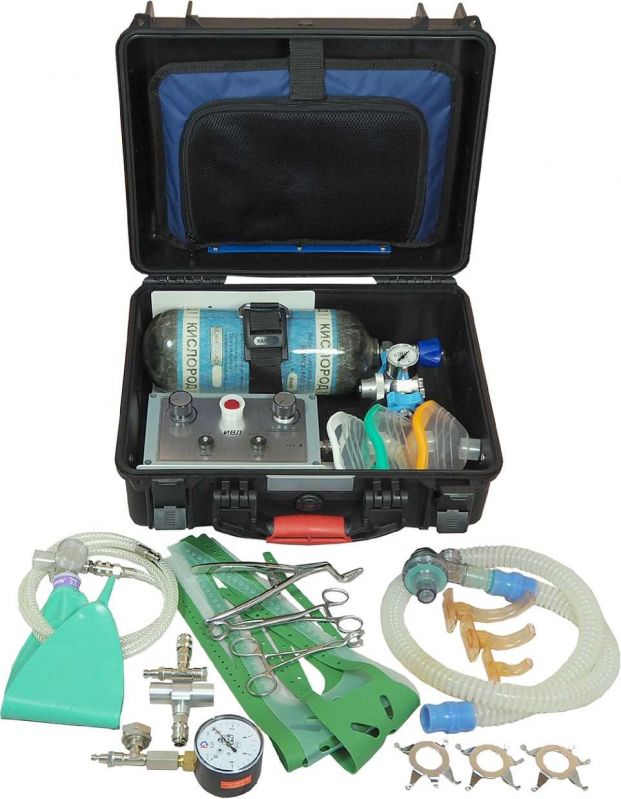

Аппарат искусственной вентиляции легких ГС-16 с пневмоприводом
исполнение 2 9В2.933.248-01 (герметичный ударопрочный кейс,
металлокомпозитный (на фото) или стальной баллон)
|
