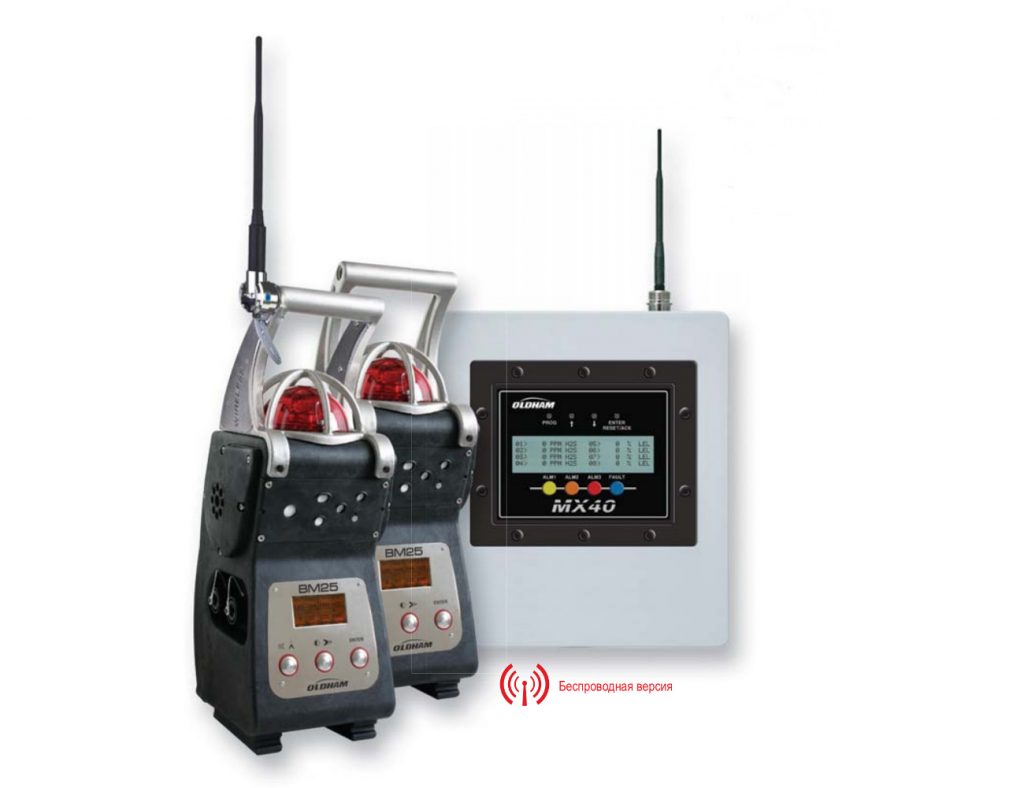

BM 25 и BM 25 Wireless
BM 25 содержит все преимущества стационарных систем контроля воздуха рабочей зоны, упакованные в прочном, удобном и переносном приборе.
Он был разработан для обнаружения от одного до пяти газов и применения при мобильных или временных работах, для защиты бригады, контролируемой зоны или мест, где стационарные системы обнаружения не применимы.
Может использоваться для контролирования загазованности воздуха рабочей зоны в газовой, нефтехимической, горнорудной, химической и в различных других областях промышленности.
Данное устройство разработано специально для работы в тяжелых условиях на открытых рабочих зонах. Малогабаритный, прочный, с сильными аварийными сигналами и большой автономией, этот многокомпонентный газоанализатор способен предохранять команду людей или периметр рабочей зоны. Газоанализатор BM-25 хорошо приспособлен для использования ремонтными бригадами на переносных или временных рабочих площадках и там, где проблематично установить стационарный газоанализатор.
Особенности газоанализаторов BM 25 & BM 25 Wireless
- Контроль до 5 газов одновременно Звуковой сигнал 103 дБ на расстоянии 1 м Сверх яркий световой сигнал, видимый на 360°;
- Время работы до 170 часов;
- Устойчив к неблагоприятной окружающей среде;
- Легко транспортируется — менее 7 кг;
- До 30 устройств в сети;
- До 16 независимых сетей;
- Радиосвязь до 0,8 км на линии прямой видимости;
- Передача данных на контроллер.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| РАЗМЕРЫ: |
470 x 180 x 190 mm (16.7” x 7.1” x 7.5”) |
| ВЕС: |
6.8 кг (15 lbs) |
| МАТЕРИАЛ КОРПУСА: |
IP66 — Ударопрочный поликарбонат |
| ДИСПЛЕЙ: |
Графический ЖК-дисплей с подсветкой |
| ТИПЫ ДАТЧИКОВ: |
Горючие газы – Каталитический диффузионный
Метан, пропан, бутан, изобутан, сжиженный нефтяной газ (СНГ), этанол,пентан — Инфракрасный
Кислород и Токсичные газы – Электрохимический
CO2 – Инфракрасный
Изобутилен – Фотоионизационный
|
| ДИАПАЗОНЫ ИЗМЕРЕНИЙ: |
Горючие газы: |
0-100% НПВ с шагом в 1% |
| Метан: |
0-100% НПВ с шагом в 1% – Инфракрасный |
| Метан: |
0-100% 0-100% объёма с шагом в 1% – Инфракрасный |
| Пропан: |
0-100% НПВ с шагом в 1% – Инфракрасный |
| Бутан: |
0-100% НПВ с шагом в 1% – Инфракрасный |
| Изобутан: |
0-100% НПВ с шагом в 1% – Инфракрасный |
| СНГ: |
0-100% НПВ с шагом в 1% – Инфракрасный |
| Этанол: |
0-100% НПВ с шагом в 1% – Инфракрасный |
| Пентан: |
0-100% НПВ с шагом в 1% – Инфракрасный |
| Кислород: |
0-30% объёма с шагом 0,1% |
| Окись углерода: |
0-1000 ppm с шагом 1 ppm |
| Сероводород: |
0-100 ppm с шагом 1 ppm |
| Водород: |
0-2000 ppm с шагом 1 ppm |
| Диоксид серы: |
0-30 ppm с шагом 0,1 ppm |
| Хлор: |
0-10 ppm с шагом 0,1 ppm |
| Диоксид азота: |
0-30 ppm с шагом 0,1 ppm |
| Оксид азота: |
0-300 ppm с шагом 1 ppm |
| Хлористый водород: |
0-30 ppm с шагом 0,1 ppm |
| Цианистый водород: |
0-10 ppm с шагом 0,1 ppm |
| Аммиак: |
0-1000 ppm с шагом 1 ppm |
| Фосфин: |
0-1 ppm с шагом 0,01 ppm |
| Арсин: |
0-1 ppm с шагом 0,01 ppm |
| Силан: |
0-50 ppm с шагом 0,1 ppm |
| Этиленоксид: |
0-30 ppm с шагом 0,1 ppm |
| Двуокись углерода: |
0-5% объёма с шагом 0,1% |
| Изобутилен: |
0-2000 ppm с шагом 1 ppm |
| Фтористо-водородная кислота: |
0-10 ppm с шагом 0,1 ppm |
| Озон: |
0-1 ppm с шагом 0,01 ppm |
| Фосген: |
0-1 ppm с шагом 0,01 ppm |
| Диоксид хлора: |
0-3 ppm с шагом 0,01 ppm |
| Гидразин: |
0-1 ppm с шагом 0,01 ppm |
| Беспроводная сеть |
2.4 ГГц — 100 МВт — IEEE 802.15.4
до 30 устройств в сети
до 16 независимых сетей
Дистанция связи: до 0,8 км на линии прямой видимости
|
| MX 40/X40: |
до 32 устройств, проводных или беспроводных, до 16 устройств BM 25
Доступен корпус NEMA4X
Настраивается до восьми зон
Светодиоды состояния тревоги и неисправности
Дисплей отображает: местоположение полевого устройства, состояние сигнализации,
канал, показания по газу, время работы от батарей и уровень сигнала
|
| ЁМКОСТЬ РЕГИСТРАТОРА ДАННЫХ: |
200 000 измерений |
| ЗВУКОВАЯ СИГНАЛИЗАЦИЯ: |
103 дБ на расстоянии 1 метр |
| СВЕТОВАЯ СИГНАЛИЗАЦИЯ: |
Сверхяркий мигающий светодиодный фонарь, видимый на 360 градусов |
| ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР: |
-20°С/40°С (кратковременно) до +55°С (см. руководство по эксплуатации) |
| РАБОЧИЙ ДИАПАЗОН ВЛАЖНОСТИ: |
от 1% до 99% отн. вл., зависит от датчика |
| ИСТОЧНИК ПИТАНИЯ (ВРЕМЯ РАБОТЫ): |
NiMH (до 170 часов работы, 135 часов в режиме беспроводной связи) |
| ВРЕМЯ ЗАРЯДКИ: |
4,5 часа |
| ГАРАНТИЯ НА ПРИБОР: |
2 года гарантии, исключая расходные материалы (датчики, фильтры, и т.д.) |
Интерфейс Smartwireless
Устройства BM 25 передают состояния неисправности или тревоги и измерения по газам на контроллер. Как только один из BM 25 сигнализирует тревогу, контроллер передаёт информацию всем устройствам BM 25 в той же сети, что переключает их в режим Alarm Transfer (Передача Тревоги).
Контроллер MX 40/X40
Контроллер SmartWireless® MX 40/X40 обеспечивает интерфейс оператора сети и индикацию состояния всех сетевых устройств в режиме реального времени. Гибкая и расширяемая сеть MX 40/X40 состоит из любой комбинации (до 32) беспроводных и/или проводных датчиков, одной или более контрольных панелей и устройств аварийной сигнализации. Командные функции включают в себя сброс сигнала тревоги, подтверждение сигнала тревоги, тестирование сигнализации и радиомолчание. Панель управления отображает в реальном времени концентрации газа, состояние полевого устройства, уровня заряда батареи, качество сети радиосигнала и состояние диагностики неисправностей. Показания дисплея включают расположение полевого устройства, состояние тревоги, канал, показания газа, время работы от батарей и сила сигнала связи. Стандартные функции включают в себя съемную SD-карту для регистрации данных.
Модель MX 40/X40 также допускает расширенное использование адресуемых модулей ввода/ вывода производства Oldham, которые включают 4-канальный модуль ввода на 4-20мА (DA- 4), модуль вывода на 4 реле аварийной сигнализации (RL-4), 4-канальный модуль вывода на 4-20мА (AO-4) и модуль ввода контактов на 4 реле (DI-4). Модули Oldham могут быть смонтированы внутри основного корпуса системы или установлены дистанционно для упрощения внешней проводки.
Удалённый монитор Sitewatch
SiteWatch является передовым сетевым устройством, которое обеспечивает удаленный доступ к любой системе обнаружения газа Oldham через Ethernet или сотовую связь. Версия SiteWatch Ethernet предоставляет веб-страницу с IP-адресом, которая может быть доступна через любой веб-браузер и, как Ethernet-версия, так и версия для сотовой связи обеспечивают мгновенную автоматическую отправку электронных писем для всех состояний тревоги и неисправности. Технология SiteWatch может быть встроена в беспроводные контроллеры Oldham или Detcon моделей MX40/X40 и MCX-32.
SiteWatch позволяет веб-браузеру получить в реальном времени доступ к данным от системы обнаружения газа, что включает в себя тип детектора, серийный номер, расположение / имя, концентрацию газа, тип газа и состояние тревоги. Кроме того, при использовании систем Detcon SmartWireless данные включают в себя время автономной работы и качество связи всех устройств в сети.
Обычные конфигурации
| A–E (конфигурации датчика) |
Описание |
| 65148X2-K12300 |
Нижний предел взрывоопасной концентрации, CO, H2S, O2 |
| 65148X2-K02300 |
НКПР, H2S, O2 |
| 65148X2-K10300 |
НКПР, CO, O2 |
| 65148X2-K00300 |
НКПР, O2 |
| 65148X2-K03J50 |
НКПР, O2, CO/H2S, SO2 |
| 65148X2-K02350 |
НКПР, H2S, O2, SO2 |
| 65148X2-K103Q0 |
НКПР, CO, O2, CO2 |
| 65148X2-K67300 |
НКПР, NH3, Cl2, O2 |
| 65148X2-K09J30 |
НКПР, PH3, CO/H2S, O2 |
| 65148X2-K12301 |
НКПР, CO, H2S, O2, насос |
| 65148X2-K02301 |
НКПР, CO, H2S, насос |
Принадлежности
Датчики BM25
| Номер детали |
Описание |
| 6313780 |
Кислород (O2) |
| 6313888 |
% НКПР / метан (CH4) |
| 6313787 |
Угарный газ (CO) |
| 6313788 |
Сероводород (H2S) |
| 6313822 |
Диоксид серы (SO2) |
| 6313809 |
Хлор (Cl2) |
| 6313841 |
Диоксид хлора (ClO2) |
| 6313800 |
Аммиак (NH3) |
| 6313801 |
Диоксид азота (NO2) |
| 6313802 |
Окись азота (NO) |
| 6313805 |
Цианистый водород (HCN) |
| 6313804 |
Хлористый водород (HCl) |
| 6313810 |
Фосфин (PH3) |
| 6313803 |
Водород (H2) |
| 6313823 |
Угарный газ/сероводород (CO/H2S) |
| 6313818 |
Углекислый газ (CO2) |
| 6313808 |
Силан (SiH4) |
| 6313811 |
Арсин (AsH3) |
| Номер детали |
Описание |
| 6311085 |
Одиночный комплект взрывобезопасного источника питания — кабель длиной 25 м и схема электропроводки |
| 6311089 |
Одиночный комплект взрывобезопасного источника питания — кабель длиной 50 м и схема электропроводки |
| 6311093 |
Одиночный комплект взрывобезопасного источника питания — кабель длиной 100 м и схема электропроводки |
| 6311094 |
Двойной комплект взрывобезопасного источника питания — кабель длиной 25 м и схема электропроводки |
| 6311095 |
Двойной комплект взрывобезопасного источника питания — кабель длиной 50 м и схема электропроводки |
| 6311096 |
Двойной комплект взрывобезопасного источника питания — кабель длиной 100 м и схема электропроводки |
| WLOGUSB |
Комплект адаптера передачи данных BM25 (ПО с кабелем адаптера USB) |
|
