Комплекс испытательного оборудования КИОКомплекс предназначен для проведения освидетельствования и ремонта воздушных и кислородных баллонов высокого давления вместимостью от 1 до 10 л и с диаметром цилиндрической части до 190 мм, используемых в средствах индивидуальной защиты органов дыхания и позволяет выполнять следующие виды работ:
- гидравлическихе испытания стальных и металлокомпозитных баллонов пробным давлением 1,5 Рраб;
- осмотр внутренней и наружной поверхностей баллонов;
- промывку и очистку внутренней поверхности баллонов от ржавчины и загрязнений;
- сушку внутренней поверхности баллонов (после гидравлических испытаний или промывки);
- ремонт воздушных и кислородных вентилей;
- удаление остатков сломанного вентиля из горловины баллона;
- ремонт лакокрасочных покрытий.
Комплекс позволяет проводить освидетельствование баллонов с внутренними резьбами W19,2 и М18х1,5 в горловине.
Характеристики
- Подводимое давление воздуха от 27,4 до 29,4 МПа, очищенного в соответствии с требованиями ГОСТ Р 53255-2019 НПБ 165;
- подводимое давление воздуха низкого давления от 0,8 до 1,0 МПа;
- подводимое давлении медицинского кислорода высокого давления от 17,6 до 19,6 МПа;
- подводимое давление холодной и горячей воды от 0,3 до 0,8 МПа;
- подводимое напряжение 380 В и 220 В, частотой 50 Гц;
- максимальный потребляемый расход воды:
- холодной – 120 л/ч;
- горячей – 120 л/ч.
- максимальный потребляемый расход газов:
- воздуха – 38,7 м3/ч;
- кислорода – 250 л/ч.
- максимальная потребляемая мощность – 10,6 кВт;
- срок службы комплекса – не менее 10 лет;
- размещение в двух закрытых вентилируемых помещениях, а именно:
- лабораторное (испытательное) оборудование - в помещении площадью не менее 45 м2;
- рабочее место для покраски баллонов -в помещении площадью не менее 6 м2

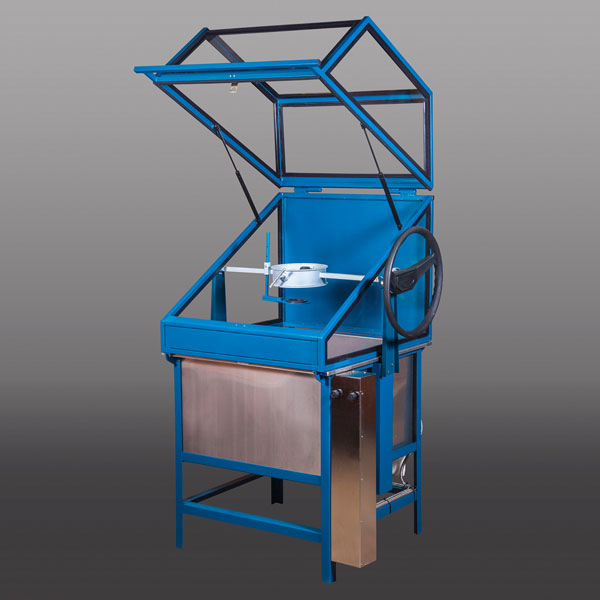

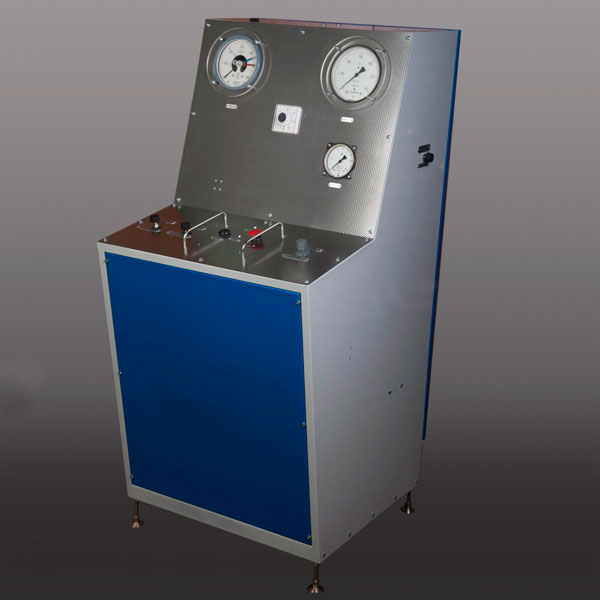

Стенд гидравлических испытаний баллонов СГИБ-1 - состоит из гидростанции и ванны, предназначенных для гидравлических испытаний баллонов (крепления баллона, заполнения его водой и поворота для оценки его состояния внешним осмотром после гидроиспытаний).
Давление, развиваемое стендом - до 45 МПа.

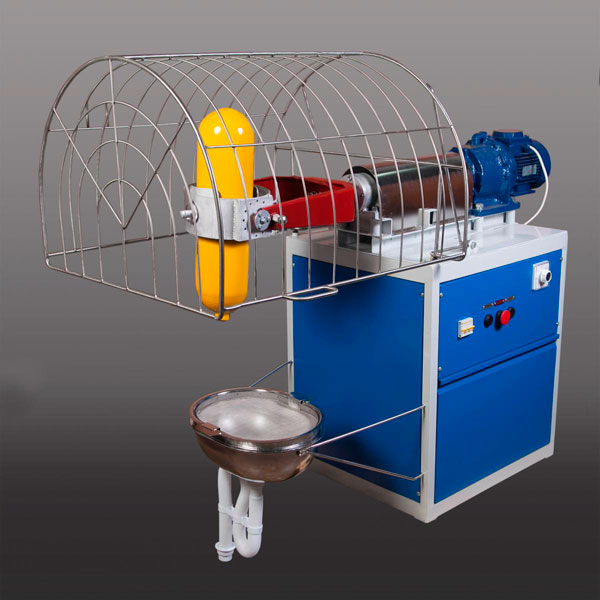

Установка промывки и очистки баллонов УПО-1 - для промывки и внутренней поверхности баллона.
Время промывки - не более 10 мин;
Время очистки - не более 10 мин.
Для промывки используется раствор моющего средства, для очистки - электрокорунд и стальные шарики.

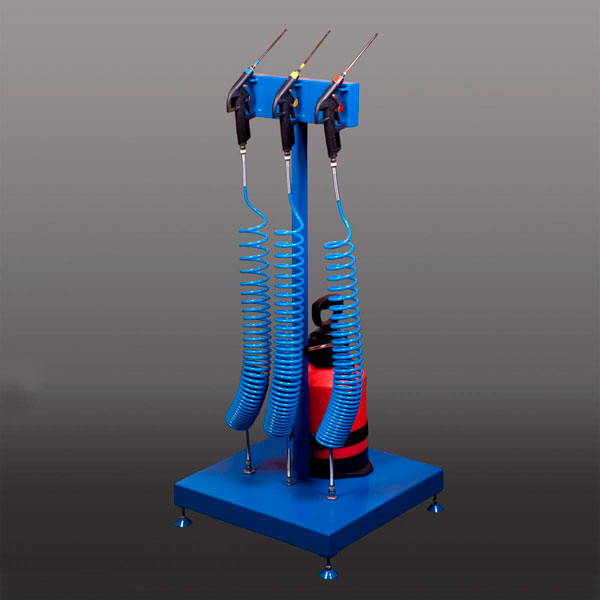

Время обработки задается специальным таймером. Установка состоит из собственно установки и поста подачи горячей и холодной воды, а также моющего средства.

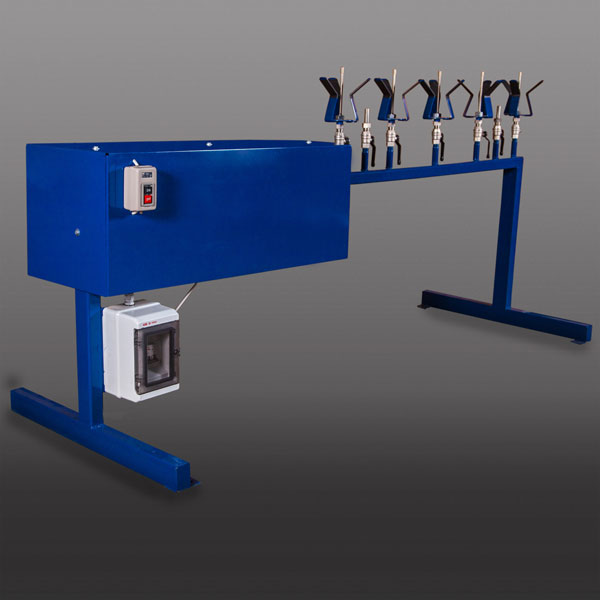

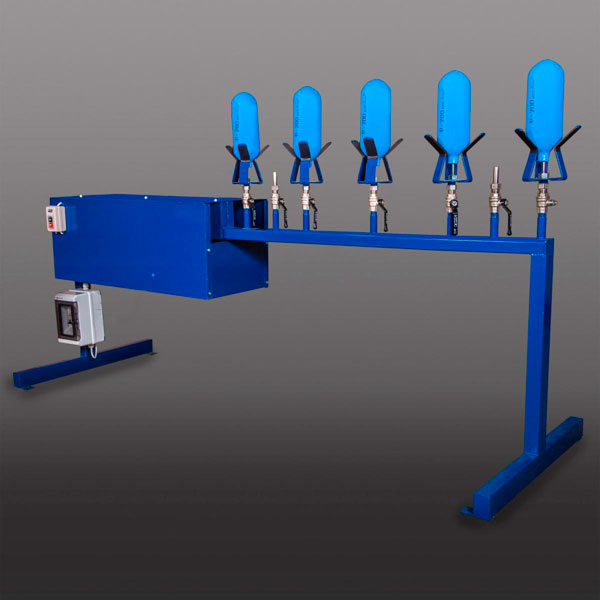

Установка сушки внутренней поверхности баллонов УСБ-2 - для сушки внутренней поверхности баллонов.
Используется сжатый до 1,0 МПа воздух, с температурой 50-65 С.
Время сушки одного баллона - 5-10 мин.
Количество одновременно обрабатываемых баллонов - 5 шт.

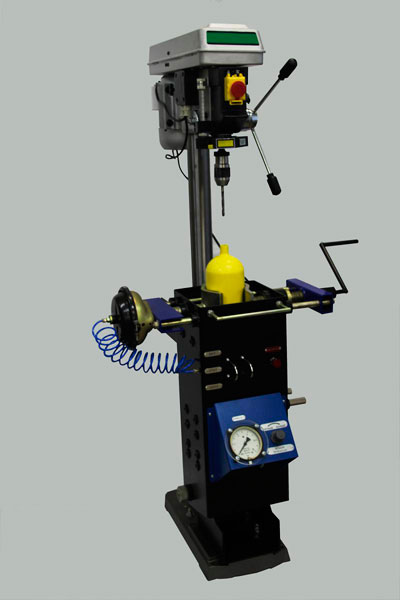

Специальный сверлильный станок - для демонтажа/монтажа вентилей, удаления остатков сломанного вентиля, осмотра внутренней поверхности баллона и его клеймения.
Рабочее место состоит из сверлильного станка, оснащенного пневмотисками, набором приспособлений и слесарно-монтажного инструмента (сверла, прошивки, ключи гаечные, отвертки и т.п.).

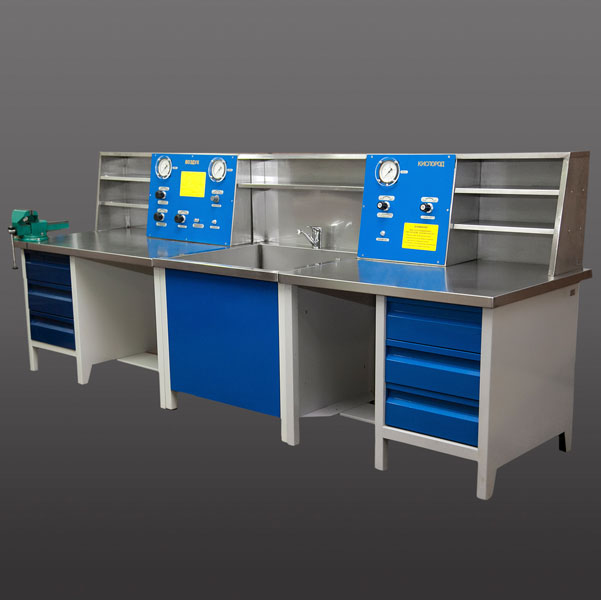

Стол с оборудованием - для ремонта кислородных и воздушных вентилей (отдельно для воздуха и для кислорода) и для проверки на герметичность рабочим давлением соединения "баллон-вентиль".
Рабочее место состоит из 2-х столов с оборудованием и ванны, объединенных в один комплект. Каждый из столов оборудован панелью сжатого воздуха или кислорода. На панелях размещены манометры контроля давления, вентили управления и штуцеры для подключения потребителей (пневмотиски, пневмодрель, баллон в сборе с вентилем при проверке на герметичность и т.д.).
Рабочее давление на воздушной панели - 30 МПа и 10 МПа, кислородной - 20 МПа.
Столы имеют полки и ящики для размещения инструмента и приспособлений.
Рабочее место по ремонту лакокрасочного покрытия баллонов состоит из стапеля и тумбочки. Стапель служит для размещения одновременно 18 баллонов при ремонте покрытий.

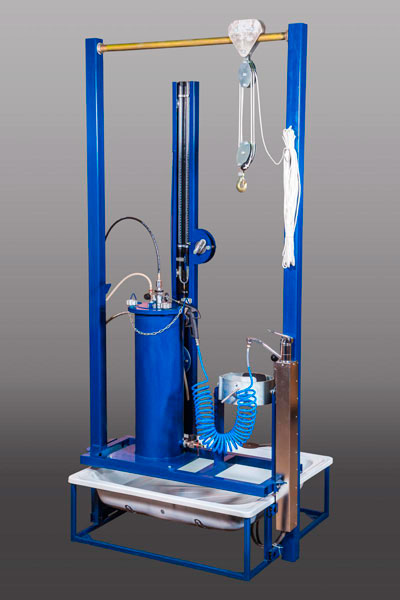

Установка для переосвидетельствования баллонов методом объемного расширения - для проведения испытаний на объемное расширение отдельных видов металлокомпозитных баллонов, для которых данное испытание оговаривается изготовителем баллона в эксплуатационной документации или в инструкции по его освидетельствованию.
Для работы установки необходим стенд СГИБ-1.
Комплекс испытательного оборудования КИО-1 позволяет осуществлять полный комплекс работ, связанный с освидетельствованием баллонов высокого давления и ремонтом запорной арматуры.
Сертификаты соответствия требованиям Технического регламента «О безопасности машин и оборудования». (Постановление Правительства РФ от 15.09.2009г. № 753 с изменениями, принятыми постановлением Правительства РФ № 205 от 24.03.2011 № 205) на комплекс испытательного оборудования КИО-1, а также на его составные части для отдельной поставки, а именно:
- стенд для гидравлического испытания баллонов СГИБ-1;
- установку промывки и очистки баллонов УПО-1;
- установку сушки баллонов УСБ-1;
- установку сушки баллонов УСБ-2.
|
