Тренировочный огневой комплекс ТОК-1


Тренировочный огневой комплекс ТОК-1 (далее-Комплекс) предназначен для отработки приемов и способов по тушению различных моделируемых очагов пожара на промышленных объектах, совершенствования профессиональных навыков по спасению пострадавших из опасных зон, контроля расхода огнетушащего вещества на тушение пожара.

Комплекс обеспечивает:
  • обучение слаженным и наиболее эффективным приемам и способам коллективных действий при тушении пожаров и проведении аварийно-спасательных работ в непригодной для дыхания среде;
  • выработку и поддержание на высоком уровне знаний и умений, практических навыков в эксплуатации средств индивидуальной защиты органов дыхания, специальной защитной одежды, других стоящих на вооружении технических средств;
  • формирование у обучаемых волевых и морально-психологических качеств, обусловленных профессиональной деятельностью личного состава;
  • моделирование разнообразных факторов пожара и аварийных ситуаций, максимально приближенных к реальным условиям.

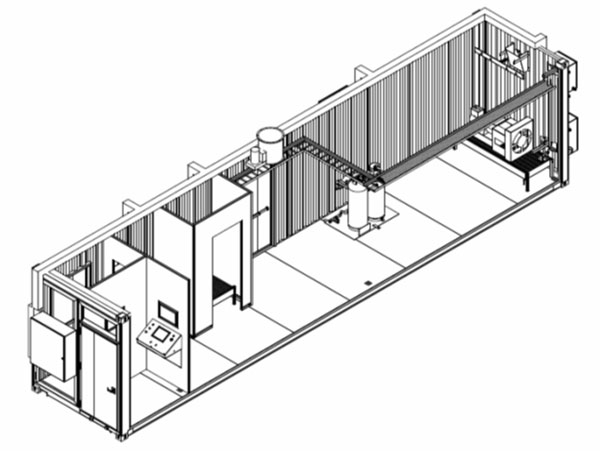

Комплекс должен быть спроектирован и изготовлен на основе стандартного грузового контейнера размерностью 1АА (40 футов) по ГОСТ Р 51876-2008 (габаритные размеры 12192х2438х2591 мм).

В состав Комплекса входят тренажерная зона с огневыми симуляторами: «Потолочный огонь», «Горящие баллоны», « Горящий кабельный лоток», «Горящий электродвигатель», «Горящее помещение» и пультовая

Огневой симулятор «Потолочный огонь» представляет собой модуль объемного воспламенения газо-воздушной среды (размеры-762х1296х1067 мм.).

Огневой симулятор «Горящие баллоны» состоит из двух металлический 50-ти литровых баллонов, стоящих вертикально на металлической подставки (размеры 1220х120х813 мм.).

В верхней части баллонов имеется отверстие для истечения газа, имитирующее утечку газа через вентиль.

Огневой симулятор «Горящий кабельный лоток» состоит из трех металлических секций размером 2438х305 мм. и одной секции размером 2134х305мм, имитирующих кабельные каналы с вмонтированными в них газовыми горелками.

Огневой симулятор «Горящий электродвигатель» состоит из макета электродвигателя (размеры 711х1321х610 мм.) и основания с вмонтированными в него газовыми горелками (размеры 407х2032х711 мм.). .

Огневой симулятор «Горящее помещение» представляет собой платформу с газовыми горелками (размеры 407х1270х711 мм.), установленную в замкнутое помещение с дверью. При открытии двери создается эффект обратной тяги.

В пультовой установлена система управления, состоящая из главной панели, панели газового мониторинга, стационарного (с сенсорной панелью) и двух переносных пультов управления.

Управление работой огневых симуляторов и контроль работы систем, входящих в состав Комплекса, осуществляется с пульта руководителя тренировки при помощи сенсорного монитора и переносного кнопочного пульта резервного управления.

Комплекс имеет:
  • систему электроснабжения и освещения (380 В, 220 В);
  • систему управления работой огневых модулей;
  • систему приточно-вытяжной и общеобменной вентиляции;
  • систему аварийного отключения и блокировки систем;
  • систему сбора и отведения огнетушащего вещества (воды);
  • систему газового анализа концентрации горючего газа в помещениях;
  • систему отопления помещения пультовой;
  • систему контроля температуры;
  • система распределения, подачи и хранения горючего газа «Пропан»;
  • систему отключения подачи газа при достижении заданных параметров тушения.

Для создания дыма применяется генератор театрального дыма.

Для удаления дыма из Комплекса предусмотрена система дымоудаления. Производительность системы обеспечивает 10-кратный воздухообмен в задымленных помещениях.

Время удаления дыма до момента визуального при работе системы дымоудаления не более 2 мин.

Газоснабжение для обеспечения работы огневых симуляторов осуществляется от газобаллонной установки.

Тренировочный огневой комплекс ТОК-1 1
Описание газовых огневых симуляторов
  1. Описание работы
    1. Огневые газовые симуляторы предназначены для отработки приемов и способов тушения пожаров на промышленном оборудовании.
      Принцип действия:
      С пульта управления (стационарного или беспроводного) должна подаваться команда на электромагнитные клапаны подачи СУГ в огневые симуляторы.
      Стационарный пульт управления с сенсорной панелью
      Стационарный пульт управления с сенсорной панелью.

      Воспламенение симуляторов должно осуществляется при помощи блоков воспламенения, установленных в каждом огневом симуляторе.
      Блок воспламенения
      Блок воспламенения.
    2. Блок воспламенения должен иметь электромагнитные клапаны, вентилятор, датчик пламени, трансформатор розжига, свечу зажигания.
      При включении кнопки «Пуск» одного из симуляторов на сенсорной панели пульта управления, либо кнопки воспламенения на беспроводном пульте управления (далее в тексте – БПУ), в блоке воспламенения открывается электромагнитный клапан поджога и СУГ от хранилища СУГ подается в квадратную трубу поджога. Далее в трубе поджога при помощи трансформатора и свечи зажигания автоматически создается искра и загорается СУГ в трубе поджога. Наличие пламени в трубе поджога фиксируется датчиком пламени, после чего дается команда на открытие клапана основной горелки.
    3. Обучаемые должны производить тушение образовавшегося пламени ручными средствами пожаротушения, водой или пеной через ручные пожарные стволы и генераторы.
      Задачей обучаемого является сбить пламя горелки, при этом исчезновение пламени фиксируется датчиком пламени, что автоматически отключает подачу СУГ.
      В случае если обучаемому не удается потушить пламя, подача СУГ должна отключиться автоматически через заданное время, либо вручную оператором нажатием на кнопку «Стоп» стационарного пульта, либо на БПУ.
    4. Беспроводный пульт управления (БПУ) должен обеспечивать запуск и остановку всех симуляторов в любой последовательности, а также свободу передвижения оператора в точки, наилучшей видимости зоны учения.
      Беспроводный пульт управления (БПУ)
      Беспроводной пульт управления (БПУ).
  2. Система безопасности
    1. В системе управления газовыми симуляторами должны быть предусмотрены несколько режимов защиты как ручного, так и автоматического управления. В случае необходимости экстренно остановить горение должны быть предусмотрены кнопки «Аварийный стоп». Кнопки должны быть установлены в пультовой и при входе в тренировочный отсек. При нажатии любой кнопки «Аварийный стоп» должна перекрываться подача СУГ ко всем симуляторам, а также должна включаться вытяжная вентиляция.
      В автоматическом режиме система должна постоянно контролировать следующие параметры:
      • температуру в тренировочной зоне;
      • концентрация в тренировочной зоне;
      • наличие/отсутствие пламени.
      При превышении порога заданной температуры, либо при превышении концентрации паров СУГ в тренировочной зоне система должна автоматически перекрыть подачу СУГ, включить вентиляцию, а также подавать звуковые и световые сигналы тревоги.
      Отображение предупреждения при превышении концентрации СУГ и температурного режима должно осуществляться на экране стационарного пульта управления.
      В случае активации аварийного выключения система должна перезагружаться вручную перезапуском системы. Система должна автоматически выполнять продувку зоны возгорания при перезагрузке.
    2. В БПУ наряду с кнопками запуска симуляторов должен быть предусмотрен подпружиненный переключатель, который необходимо постоянно удерживать при работе симуляторов. При отпускании переключателя в любой момент в ходе практических занятий должно происходить безопасное выключение устройств.
    3. В состав системы газообнаружения должны входить не менее двух датчиков, установленных в тренировочной зоне на высоте 50-150 мм от пола.
      Системой управления должна регистрироваться процентная концентрация газа (нижний предел воспламеняемости) в тренажерном помещении огневого газового модуля.
      Показания концентрации газа должно отображаться на экране стационарного пульта управления в процентах. В случае увеличения уровня концентрации, окно концентрации газа должно высвечиваться желтым цветом. При этом должен производиться запуск системы вентиляции помещения.
      При достижении предела воспламеняемости концентрации газа окно концентрации газа должно высвечиваться красным. При этом должен запускаться режим безопасного выключения, при котором автоматически должны закрываться все клапаны подачи СУГ и подаваться звуковой сигнал с вентиляцией тренировочного помещения.
      Вентиляция помещения и подача звукового сигнала должны продолжаться до момента снижения уровня концентрации газа до безопасного уровня. До момента достижения уровня концентрации газа проектных безопасных значений, работа устройств не должна допускаться.
    4. В состав системы контроля температурного режима должны входить не менее двух термодатчиков, устанавливаемых в тренировочном помещении на высоте 1,5 метра от пола. Сигналы от датчиков должны поступать в систему управления и отображаться на панели пульте оператора в виде показаний в окошках температур.
      При увеличении температуры до 250 °С, окна показания температур должны высвечиваться желтым и мигать.
      При температуре свыше 280 °С окна показания температур должны высвечиваться красным. При этом должен запускаться режим безопасного выключения, при котором автоматически должны закрываться все клапаны подачи СУГ и подаваться непрерывный визуальный сигнал вентиляцией тренировочного помещения.
      Вентиляция помещения и отображение визуального сигнала должны продолжаться до момента снижения температуры до безопасного уровня ниже 250°С. До момента достижения безопасных значений температуры работа устройств не должна допускаться.
    5. В комплексе должна быть предусмотрена специальная система вытяжной вентиляции для обеспечения воздухообмена в тренировочном помещении.
      Система вентиляции должна предусматривать отвод тепла и удаление продуктов сгорания и дыма из тренировочного помещения, образованных при имитации пожара. Система вентиляции должна блокироваться во время горения симуляторов во избежание засасывания пламени в вентилятор и его перегрева. Должна предусматриваться возможность включения вентиляции вручную с пульта управления.
  3. Огневые симуляторы.
    Огневые симуляторы должны представлять собой макеты горящего промышленного оборудования. Конструкция симуляторов должна позволять выдерживать температуру горения СУГ, а также их последующего тушения (полива огнетушащим веществом), сохранять при этом жесткость и прочность в течение всего срока службы. Материал для изготовления симуляторов должен быть устойчив к коррозии.
    1. Огневой симулятор «Потолочный огонь» должен представлять собой модуль объемного воспламенения газо-воздушной среды. Симулятор должен быть установлен на небольшом расстоянии от потолка для создания эффекта «стелящегося» по всему потолку огня.
      Огневой симулятор «Потолочный огонь»
      Огневой симулятор «Потолочный огонь».
    2. Огневой симулятор «Горящий кабельный лоток» должен состоять из металлических секций, представляющих собой имитацию кабельных лотков с уложенными на них трубами, имитирующими кабели. Возгорание СУГ должно происходить вокруг всей первой секции, имитируя пожар участка кабельной трассы.
      Огневой симулятор «Горящий кабельный лоток»
      Огневой симулятор «Горящий кабельный лоток».
    3. Огневой симулятор «Горящий электродвигатель» должен состоять из макета электродвигателя, стоящего на платформе с газовой горелкой. Платформа должна быть выполнена в виде поддона, с возможностью заполнения водой для более равномерного распределения и горения СУГ.
      Огневой симулятор «Горящий электродвигатель» 1Огневой симулятор «Горящий электродвигатель» 2

      Огневой симулятор «Горящий электродвигатель».
    4. Огневой симулятор «Горящие баллоны» должен состоять из двух металлических транспортных баллонов, стоящих вертикально на металлической подставке.
      Огневой симулятор «Горящие баллоны»
      Огневой симулятор «Горящие баллоны».
    5. Огневой симулятор «Горящее помещение» должен представлять собой платформу с газовой горелкой, установленную в замкнутое помещение с дверью. Платформа должна быть выполнена в виде поддона, с возможностью заполнения водой для более равномерного распределения и горения СУГ.
    6. Система управления должна включать в себя щит контроля с установленными автоматами горения, реле и контроллерами, стационарный (с сенсорной панелью) и два переносных пульта управления.
