Учебно-тренировочный комплекс УТК-5

Учебно-тренировочный полигон для практической подготовки спасателей «УТП-5» (далее-Полигон) предназначен для практической подготовки спасателей к действиям в непригодной для дыхания среде, при огневых воздействиях и ведении аварийно-спасательных работ в условиях техногенных аварий.

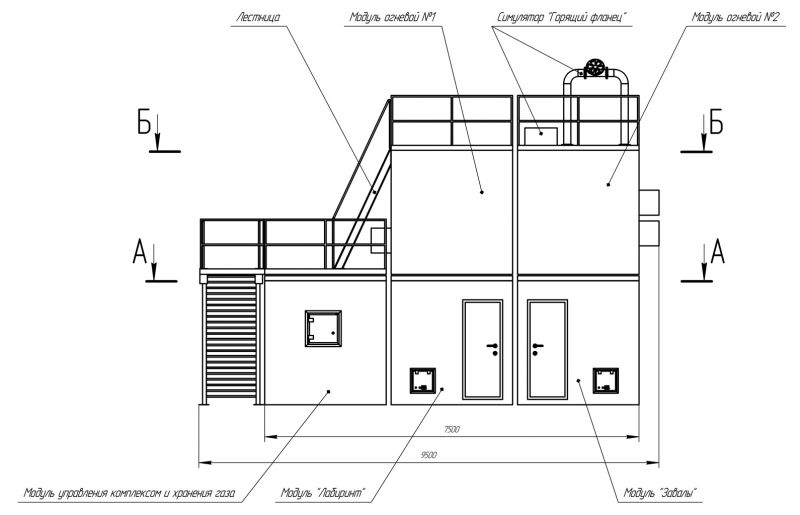

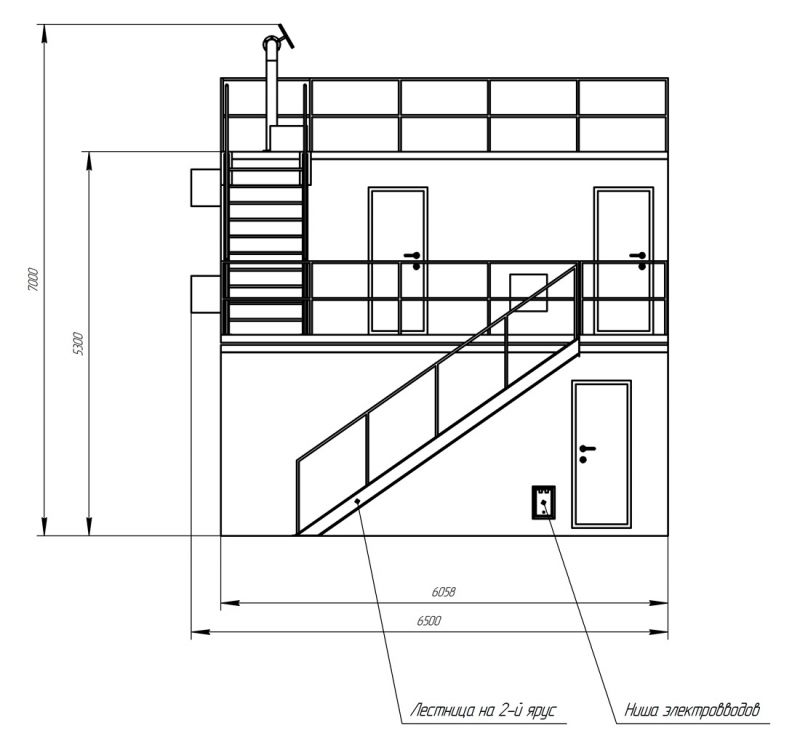

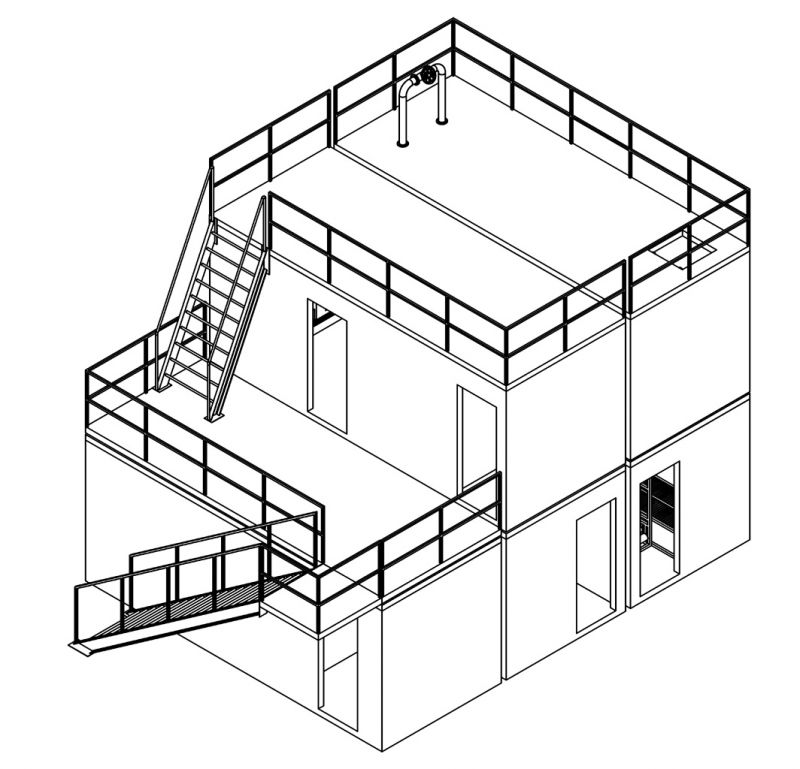

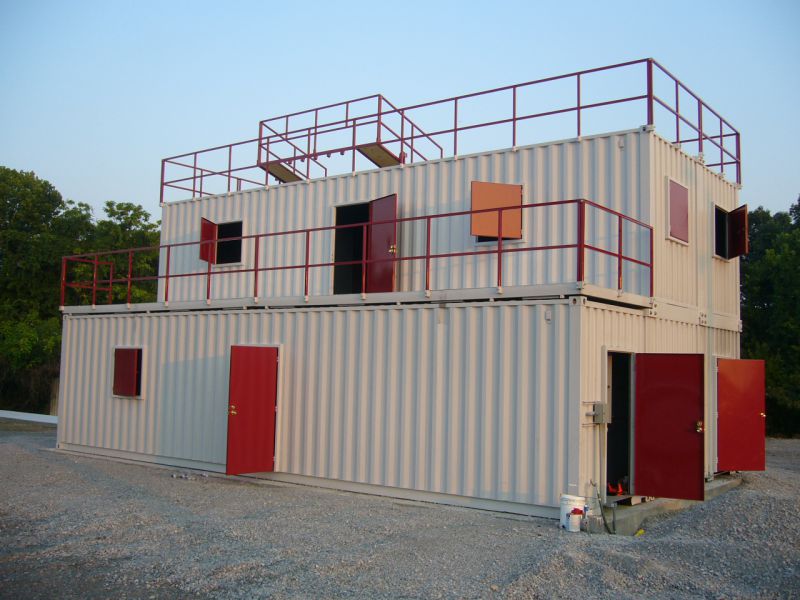

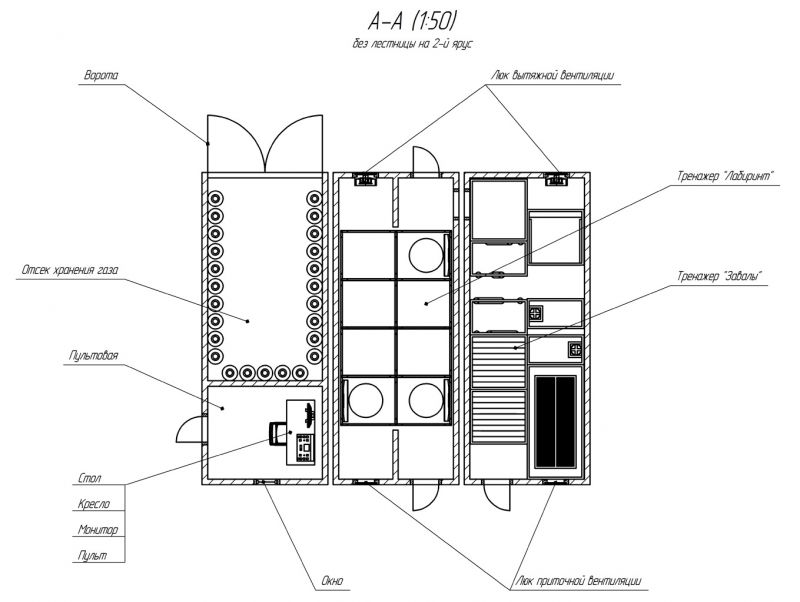

• В первом модуле устроены пультовая и техническое помещение.
• Во втором модуле устроен тренажер ориентации «Лабиринт».
• В третьем модуле устроен тренажер «Завалы».
• В четвертом модуле устроен огневой тренажер, в состав которого должны входить пост управления и огневые симуляторы промышленной зоны «Потолочный огонь», «Горящий электродвигатель» и «Горящее помещение».
• В пятом модуле устроены пост управления и тренажерный отсек, в котором установлены огневые симуляторы промышленной зоны «Горящие баллоны», «Горящий кабельный лоток», «Горящий электрощит», и тренажёр для выработки навыков при работе на высоте (должен быть установлен на крыше модуля).

В пультовой предусмотрена система дистанционного управления, предназначенная для осуществления постоянного контроля за работой тренируемых, поддержания двухсторонней связи, а также осуществления руководства и внесения изменений при выполнении поставленных задач.

• систему видеонаблюдения, обеспечивающую трансляцию в режиме on-line, а также архивирование процесса прохождения тренировок для дальнейшего изучения и выявления ошибок;
• систему управления имитационными тренажерами;
• систему громкоговорящей связи, позволяющую общаться с тренирующимися, одетыми в специальные костюмы со средствами индивидуальной защиты органов дыхания (СИЗОД);
• систему вентиляции и дымоудаления;
• систему основного и аварийного освещения (в случае экстренной остановки процесса тренировки аварийное освещение должно включаться автоматически);
• систему дымовых эффектов, предназначенную для создания задымления в зоне проведения тренировки;
• систему световых и звуковых эффектов, предназначенные для создания дополнительной психологической нагрузки во время тренировки;
• систему основного электропитания, предназначенную для распределения нагрузки между токопотребляющими системами модулей Полигона и для осуществления защиты от короткого замыкания и утечки тока в случае повреждения изоляции;
• систему контроля температуры;
• систему экстренной остановки тренировочного процесса в случае аварийной ситуации, при которой необходимо срочное прекращение тренировки и немедленная эвакуация из тренировочных модулей.

Комплект оборудования технического помещения обеспечивает хранение, подготовку и подачу горящего вещества.

Модуль «Лабиринт» состоит из сообщающихся между собой помещений (проходов), имеет систему управляемых дверей (перегородок), позволяющих формировать пути различного сложности и дистанции и представляет собой конструкцию из стального профиля квадратного сечения с расположенными друг над другом уровнями, жестко соединенных при помощи болтов, на которых крепятся полы, элементы препятствий и заградительные решетки.

• препятствие «Самозакрывающиеся двери»;
• препятствие «Труба»;
• препятствие «Люк»;
• препятствие «Роликовая дорожка»;
• препятствия «Лазы», ограниченные по вертикали, горизонтали.

Трансформирующиеся двери (перегородки) обеспечивают создание различных вариантов помещений.

Электропитание в модуле должно осуществляется от 3-х фазной сети переменного тока напряжением 380 В частотой 50 Гц с «нулевым» проводом, потребляемая мощность не должна превышать 15 кВт.

Система электрооборудования выполнена в соответствии с Правилами устройства электроустановок и включать следующие виды освещения: рабочее - 220 В, аварийное - 220 В.

Для создания дыма применяется генератор театрального дыма.

Для удаления дыма из тренировочных помещений установлены системы дымоудаления.

В модуле установлена установка системы громкоговорящей связи.

В модуле выполнение физических упражнений производится в среде с повышенной температурой в пределах 30-58°С. Относительная влажность воздуха составляет не более 50%.

В модулях для видеонаблюдения, имитации дымовых, звуковых и световых эффектов установлены видеокамеры, динамики, стробоскоп и дым машина.

• имитатор «Обрушающиеся конструкции» представляет собой два отрезка трубы, закрепленные снизу на оси к металлическому каркасу тренажера, и зафиксированные сверху электромагнитными замками. Обрушение труб происходит посредством управления электромагнитными замками;
• имитатор «Качающийся участок пола» представляет собой металлическую решетку, подвешенную на цепях;
• имитатор «Узкие лазы» представляет собой цепь следующих друг за другом преград из решеток, в которых проделаны узкие отверстия под разными углами для прохода;
• имитатор «Упавшая бетонная плита перекрытия» представляет собой металлический короб с песком, закрепленный с одной стороны снизу на оси к металлическому каркасу тренажера, а с другой свободно под собственным весом лежащий на полу. При проведении тренировок под свободный край короба кладется манекен имитационно-тренировочный, выполняющий роль пострадавшего. Цель упражнения извлечь пострадавшего, с использованием специального инструмента;
• имитатор «Труднопроходимая поверхность» представляет собой отрезки труб приваренных к каркасу тренажера под разными углами и на разном расстоянии друг от друга;
• имитатор «Запертая металлическая дверь» представляет собой металлическую дверь с имитатором ригеля замка, который в ходе тренировки должен перепиливаться, отрабатывая навыки проникновения в запертое помещение. После каждой тренировки имитатор ригеля должен меняться.

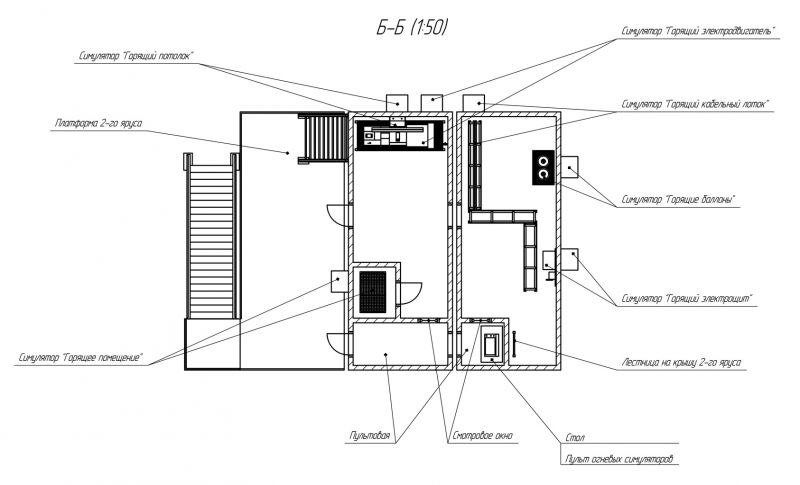

В огневом тренажере установлены: пост управления, огневые симуляторы промышленной зоны «Потолочный огонь», «Горящий электродвигатель», «Горящее помещение», дым машина, газоанализатор, тепловые датчики и вентилятор.

В помещении поста управления предусмотрена система дистанционного управления, предназначенная для осуществления постоянного контроля за работой тренируемых, поддержания двухсторонней связи, а также осуществления руководства и внесения изменений при выполнении поставленных задач.

• система электроснабжения и освещения (380 В, 220 В);
• система управления работой огневыми симуляторами;
• системы приточно-вытяжной и общеобменной вентиляции;
• система аварийного отключения и блокировки систем;
• система сбора и отведения огнетушащего вещества (воды);
• система газового анализа концентрации горючего газа в помещениях;
• система отопления помещения пультовой;
• система контроля температуры;
• система распределения, подачи и хранения горючего газа «Пропан»;
• система отключения подачи газа при достижении заданных параметров тушения.

Управление работой огневых симуляторов и контроль работы систем, входящих в состав модуля, осуществлятся с пульта руководителя тренировки.

Время удаления дыма до момента визуального просмотра внутри тренировочных помещений огневых зон, при работе системы дымоудаления, не более 2 мин.

• Огневой симулятор «Потолочный огонь» представляет собой модуль объемного воспламенения газо-воздушной среды (размеры – 762 х 1296 х 1067 мм.).
• Огневой симулятор «Горящий электродвигатель» состоит из макета электродвигателя (размеры 711 х 1321 х 610 мм.) и основания с вмонтированными в него газовыми горелками (размеры 407 х 2032 х 711 мм.).
• Огневой симулятор «Горящее помещение» представляет собой платформу с газовыми горелками (размеры 407 х 1270 х 711 мм.), установленную в замкнутое помещение с дверью. При открытии двери должно имитироваться создание эффекта обратной тяги.

• Огневой модуль «Горящие баллоны» состоит из двух металлический 50-ти литровых баллона, стоящих вертикально на металлической подставке (размеры 1220 х 120 х 813 мм.).
• Огневой модуль «Горящий кабельный лоток» состоит из трех металлических секций размером 2438 х 305 мм. и одной секции размером 2134 х 305мм, имитирующих кабельные каналы с вмонтированными в них газовыми горелками.
• Огневой симулятор «Электрощит» (размеры 915 х 610 х 203 мм.) состоит из металлического ящика, имитирующего электрощит, с вмонтированными газовыми горелками.
• Тренажёр для выработки навыков при работе на высоте установлен на крыше модуля. Тренажер должен иметь металлические конструкции, выдерживающие статическую нагрузку до 1200 кг, которые будут предназначены для привязки верёвок и страхующих систем.

1. Описание работы
   1. Огневые газовые симуляторы предназначены для отработки приемов и способов тушения пожаров на промышленном оборудовании.
      Принцип действия:
      С пульта управления (стационарного или беспроводного) должна подаваться команда на электромагнитные клапаны подачи СУГ в огневые симуляторы.

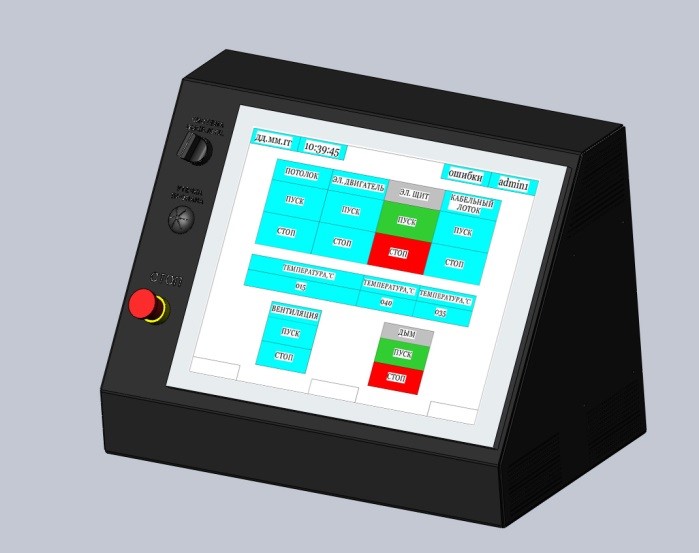

      Стационарный пульт управления с сенсорной панелью.

      Воспламенение симуляторов должно осуществляется при помощи блоков воспламенения, установленных в каждом огневом симуляторе.

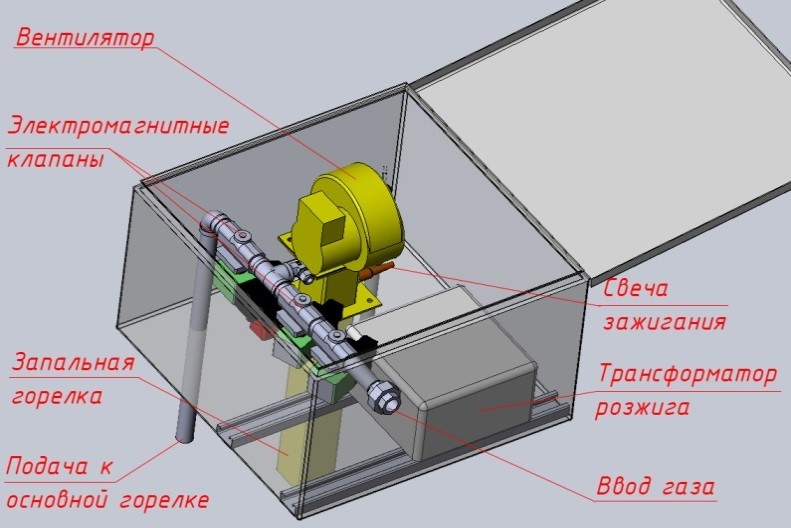

      Блок воспламенения.
   2. Блок воспламенения должен иметь электромагнитные клапаны, вентилятор, датчик пламени, трансформатор розжига, свечу зажигания.
      При включении кнопки «Пуск» одного из симуляторов на сенсорной панели пульта управления, либо кнопки воспламенения на беспроводном пульте управления (далее в тексте – БПУ), в блоке воспламенения открывается электромагнитный клапан поджога и СУГ от хранилища СУГ подается в квадратную трубу поджога. Далее в трубе поджога при помощи трансформатора и свечи зажигания автоматически создается искра и загорается СУГ в трубе поджога. Наличие пламени в трубе поджога фиксируется датчиком пламени, после чего дается команда на открытие клапана основной горелки.
   3. Обучаемые должны производить тушение образовавшегося пламени ручными средствами пожаротушения, водой или пеной через ручные пожарные стволы и генераторы.
      Задачей обучаемого является сбить пламя горелки, при этом исчезновение пламени фиксируется датчиком пламени, что автоматически отключает подачу СУГ.
      В случае если обучаемому не удается потушить пламя, подача СУГ должна отключиться автоматически через заданное время, либо вручную оператором нажатием на кнопку «Стоп» стационарного пульта, либо на БПУ.
   4. Беспроводный пульт управления (БПУ) должен обеспечивать запуск и остановку всех симуляторов в любой последовательности, а также свободу передвижения оператора в точки, наилучшей видимости зоны учения.

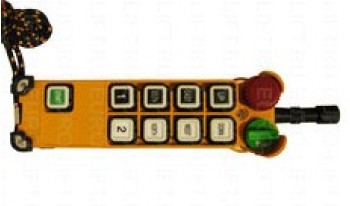

      Беспроводной пульт управления (БПУ).
2. Система безопасности
   1. В системе управления газовыми симуляторами должны быть предусмотрены несколько режимов защиты как ручного, так и автоматического управления. В случае необходимости экстренно остановить горение должны быть предусмотрены кнопки «Аварийный стоп». Кнопки должны быть установлены в пультовой и при входе в тренировочный отсек. При нажатии любой кнопки «Аварийный стоп» должна перекрываться подача СУГ ко всем симуляторам, а также должна включаться вытяжная вентиляция.
      В автоматическом режиме система должна постоянно контролировать следующие параметры:
      • температуру в тренировочной зоне;
      • концентрация в тренировочной зоне;
      • наличие/отсутствие пламени.
      При превышении порога заданной температуры, либо при превышении концентрации паров СУГ в тренировочной зоне система должна автоматически перекрыть подачу СУГ, включить вентиляцию, а также подавать звуковые и световые сигналы тревоги.
      Отображение предупреждения при превышении концентрации СУГ и температурного режима должно осуществляться на экране стационарного пульта управления.
      В случае активации аварийного выключения система должна перезагружаться вручную перезапуском системы. Система должна автоматически выполнять продувку зоны возгорания при перезагрузке.
   2. В БПУ наряду с кнопками запуска симуляторов должен быть предусмотрен подпружиненный переключатель, который необходимо постоянно удерживать при работе симуляторов. При отпускании переключателя в любой момент в ходе практических занятий должно происходить безопасное выключение устройств.
   3. В состав системы газообнаружения должны входить не менее двух датчиков, установленных в тренировочной зоне на высоте 50-150 мм от пола.
      Системой управления должна регистрироваться процентная концентрация газа (нижний предел воспламеняемости) в тренажерном помещении огневого газового модуля.
      Показания концентрации газа должно отображаться на экране стационарного пульта управления в процентах. В случае увеличения уровня концентрации, окно концентрации газа должно высвечиваться желтым цветом. При этом должен производиться запуск системы вентиляции помещения.
      При достижении предела воспламеняемости концентрации газа окно концентрации газа должно высвечиваться красным. При этом должен запускаться режим безопасного выключения, при котором автоматически должны закрываться все клапаны подачи СУГ и подаваться звуковой сигнал с вентиляцией тренировочного помещения.
      Вентиляция помещения и подача звукового сигнала должны продолжаться до момента снижения уровня концентрации газа до безопасного уровня. До момента достижения уровня концентрации газа проектных безопасных значений, работа устройств не должна допускаться.
   4. В состав системы контроля температурного режима должны входить не менее двух термодатчиков, устанавливаемых в тренировочном помещении на высоте 1,5 метра от пола. Сигналы от датчиков должны поступать в систему управления и отображаться на панели пульте оператора в виде показаний в окошках температур.
      При увеличении температуры до 250 °С, окна показания температур должны высвечиваться желтым и мигать.
      При температуре свыше 280 °С окна показания температур должны высвечиваться красным. При этом должен запускаться режим безопасного выключения, при котором автоматически должны закрываться все клапаны подачи СУГ и подаваться непрерывный визуальный сигнал вентиляцией тренировочного помещения.
      Вентиляция помещения и отображение визуального сигнала должны продолжаться до момента снижения температуры до безопасного уровня ниже 250°С. До момента достижения безопасных значений температуры работа устройств не должна допускаться.
   5. В комплексе должна быть предусмотрена специальная система вытяжной вентиляции для обеспечения воздухообмена в тренировочном помещении.
      Система вентиляции должна предусматривать отвод тепла и удаление продуктов сгорания и дыма из тренировочного помещения, образованных при имитации пожара. Система вентиляции должна блокироваться во время горения симуляторов во избежание засасывания пламени в вентилятор и его перегрева. Должна предусматриваться возможность включения вентиляции вручную с пульта управления.
