Учебно-тренировочный полигон для практической подготовки пожарных и газоспасателей «УТП-3-Г» (вариант 2)

1. Учебно-тренировочный полигон УТП-3-Г (далее-Полигон) предназначен для практической подготовки пожарных и газоспасателей к действиям в непригодной для дыхания среде, при огневых воздействиях и ведении аварийно-спасательных работ в условиях техногенных аварий.

Полигон обеспечивает:

обучение слаженным и наиболее эффективным приемам и способам коллективных действий при тушении пожаров и проведении аварийно-спасательных работ в непригодной для дыхания среде;
выработку и поддержание на высоком уровне знаний и умений, практических навыков в эксплуатации средств индивидуальной защиты органов дыхания, защитной одежды, других стоящих на вооружении технических средств;
формирование у обучаемых волевых и морально-психологических качеств, обусловленных профессиональной деятельностью личного состава;
моделирование фактических условий реального воздействия опасных и вредных факторов пожара на людей, а также разнообразных источников пожара и аварийных ситуаций, в т.ч. (технологического, электротехнического оборудования);
подготовку оперативного персонала, начальную и боевую подготовку пожарных и газоспасателей с соблюдением требований правил охраны труда, без риска ущерба их здоровью и загрязнения окружающей среды;
проведение тренировок в защитных костюмах с применением средств индивидуальной защиты органов дыхания, пожарно-техническим вооружением, приборами, средствами и инструментами, используемыми во время тушения пожаров и проведения аварийно-спасательных работ;
постоянный контроль учебного процесса оператором;
автоматическую блокировку систем, моделирующих различные нештатные ситуации.

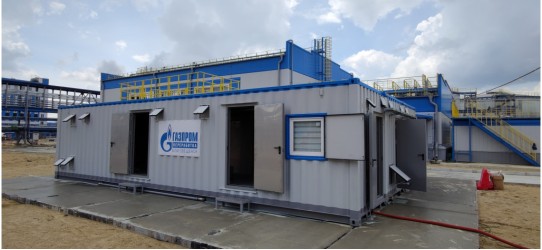

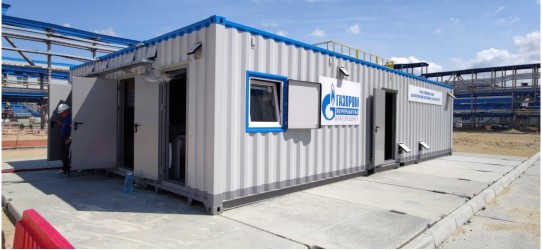

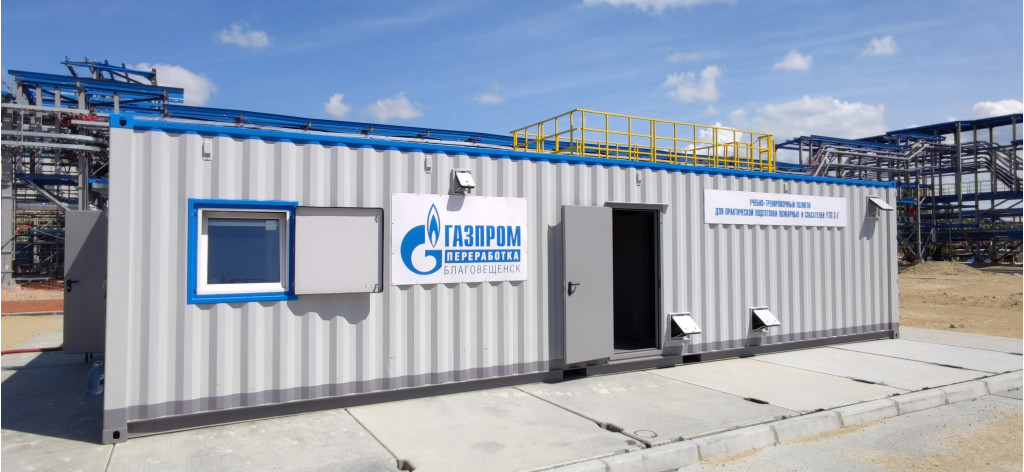

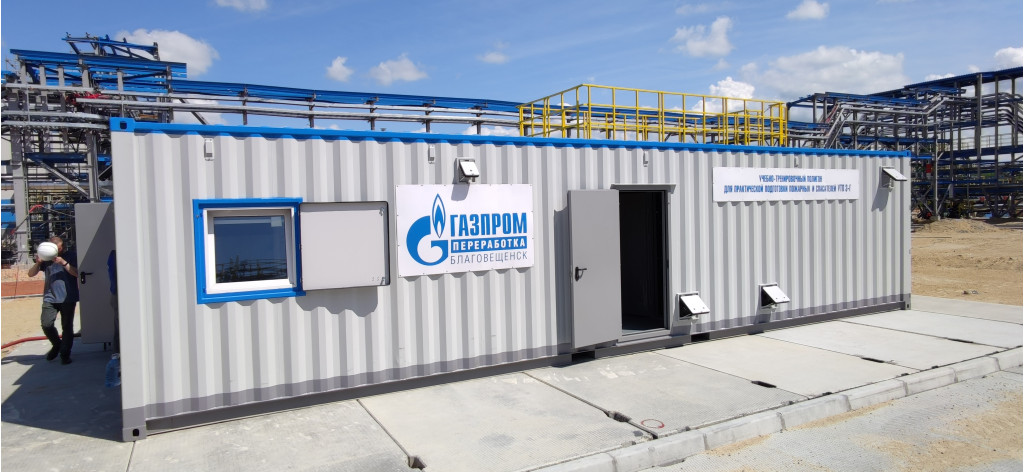

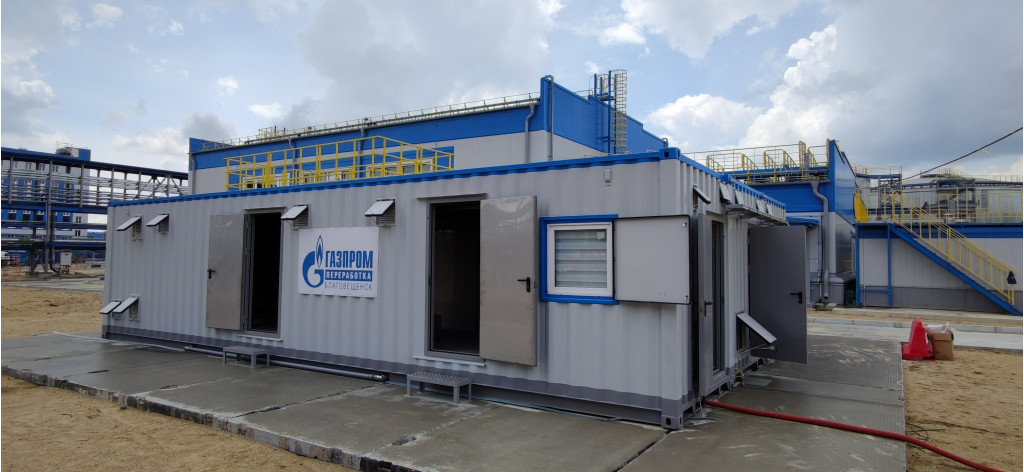

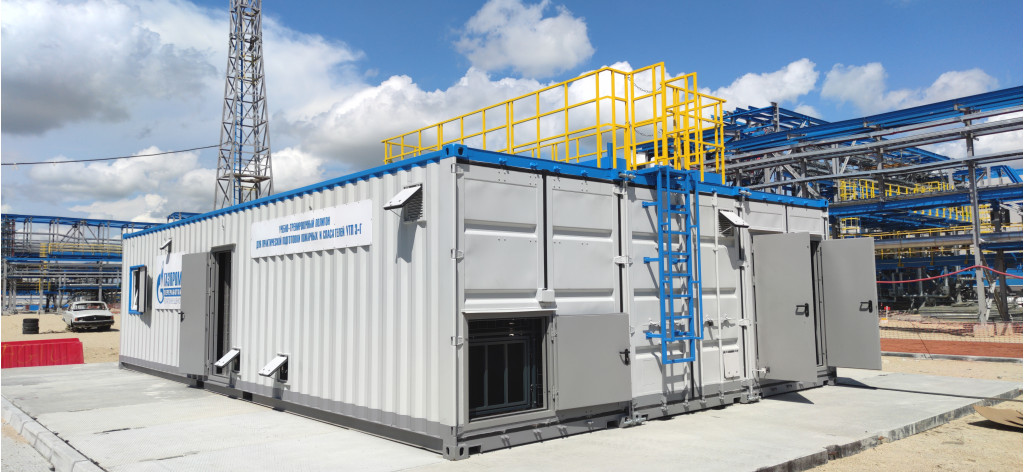

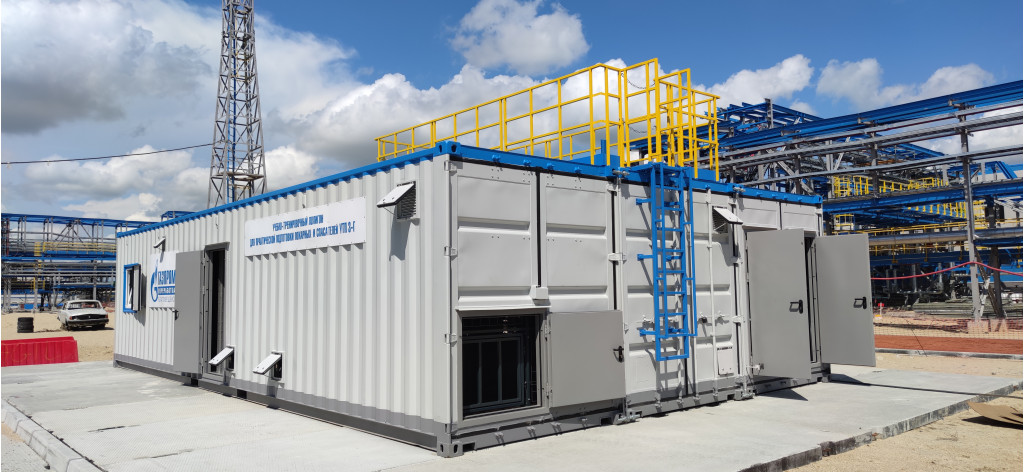

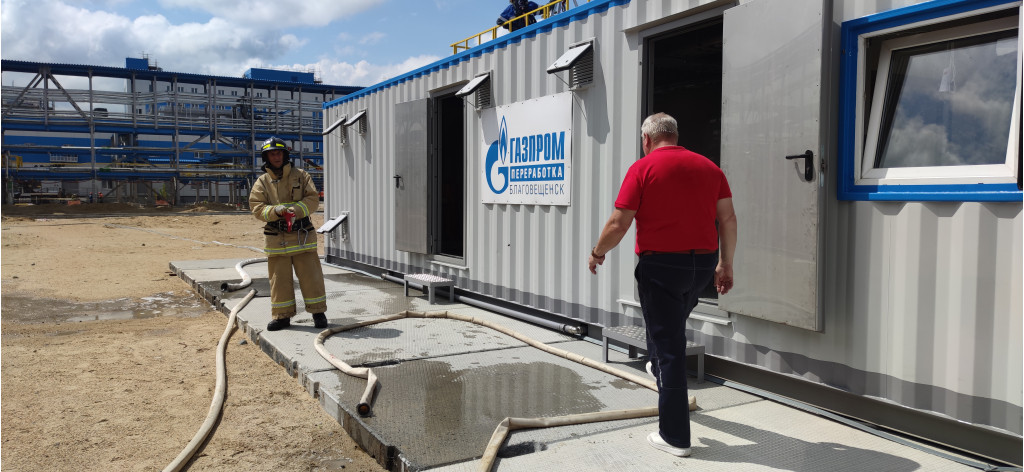

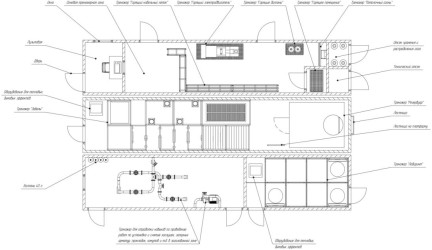

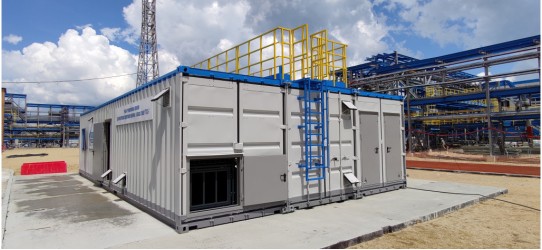

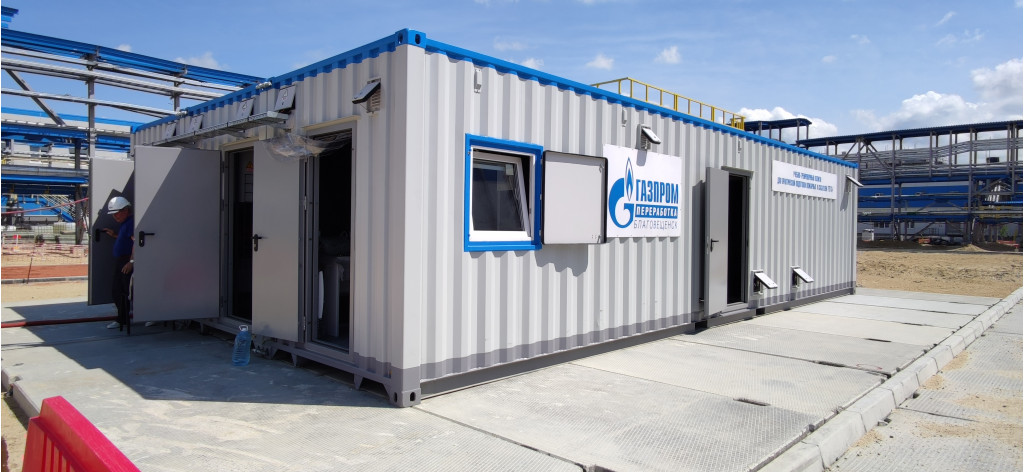

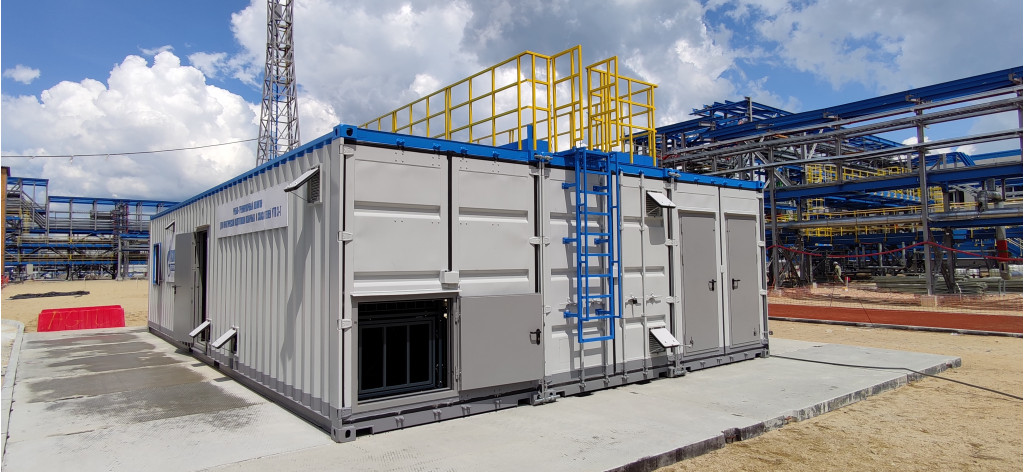

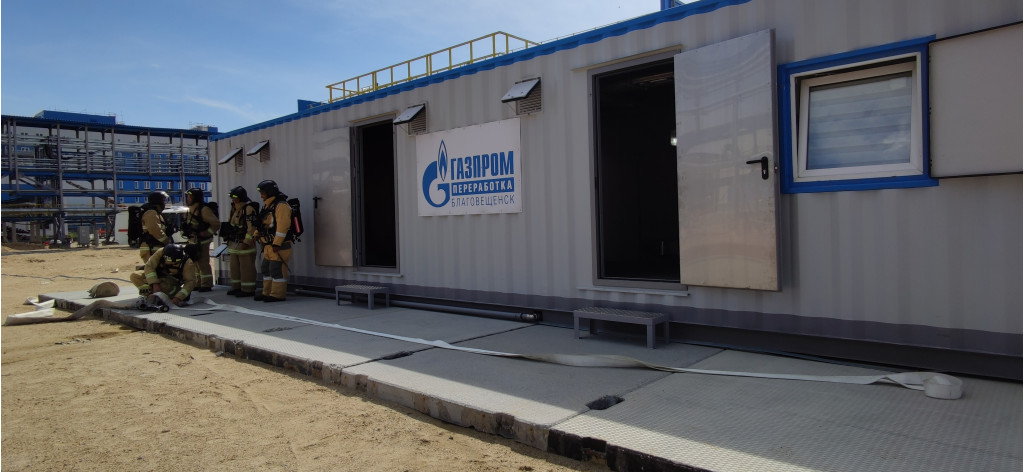

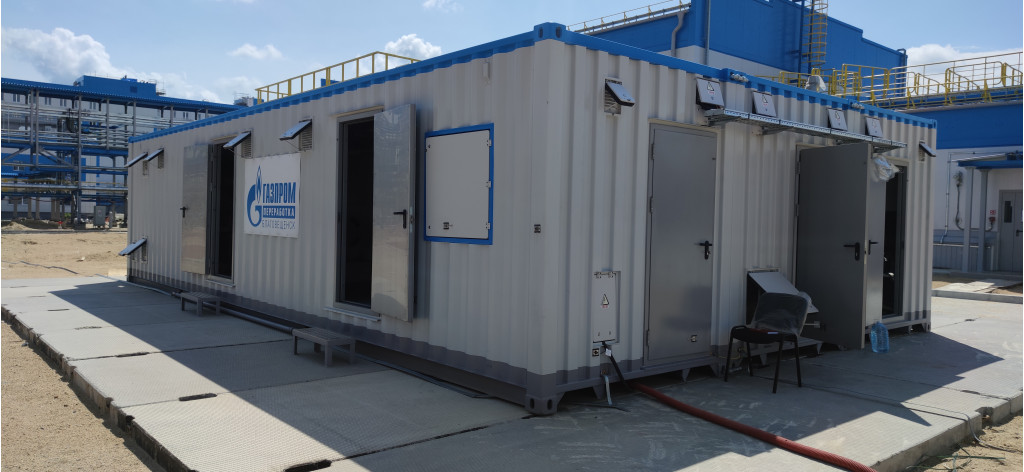

2. Полигон состоит из трёх модулей: «Огневой модуль», «Теплодымокамера» и «Аварийно-спасательный модуль». Корпуса модулей спроектированы и изготовлены на основе стандартных грузовых контейнеров размерностью 1ААА, high cube 40 футов по ГОСТ Р 51876-2008

«Огневой модуль»

Корпус «Огневого модуля» имеет перегородки, разделяющие контейнер на четыре отсека («Пультовая», «Огневая тренажерная зона», «Отсек хранения и распределения газа» и «Технический отсек»).

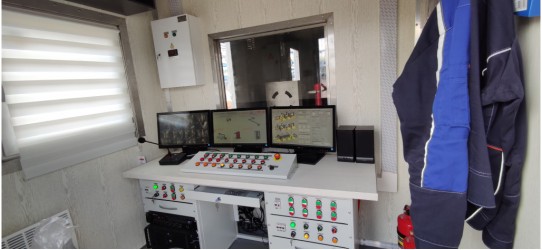

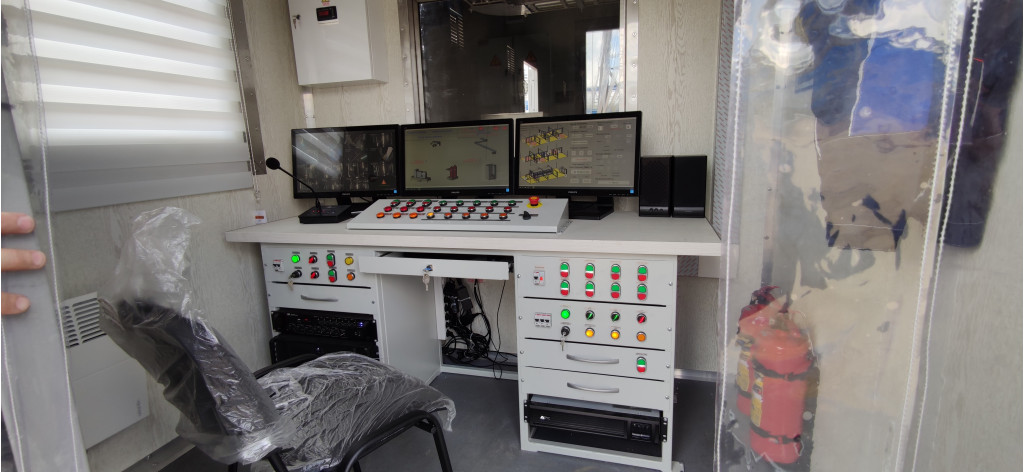

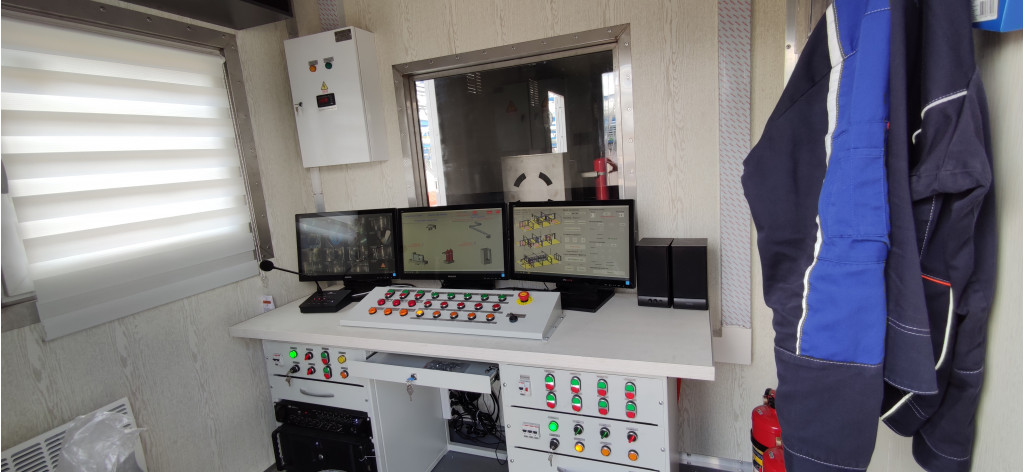

Отсек «Пультовая»

Пульт управления обеспечивает:

управление работой огневых симуляторов в ручном и автоматическом режиме;
контроль газообнаружения в огневой тренировочной зоне, отсеке хранения и распределения газа;
управление работой тренажеров модулей «Теплодымокамера»;
управление работой систем тепловых, дымовых, звуковых, световых эффектов в модулях «Теплодымокамера» и «Аварийно-спасательный модуль»;
управление работой системой дымовых эффектов в огневом модуле;
управление освещением в тренировочных зонах модулей «Теплодымокамера» и «Аварийно-спасательный модуль»;
видеонаблюдение в тренировочных отсеках модулей «Теплодымокамера» и «Аварийно-спасательный модуль»;
громкую связь с тренировочными отсеками модулей «Теплодымокамера» и «Аварийно-спасательный модуль»;
аварийное отключение с прекращением тренировки во всех модулях;
контроль температуры тренировочных зон всех модулей;
управление системой приточно-вытяжной вентиляции всех модулей.

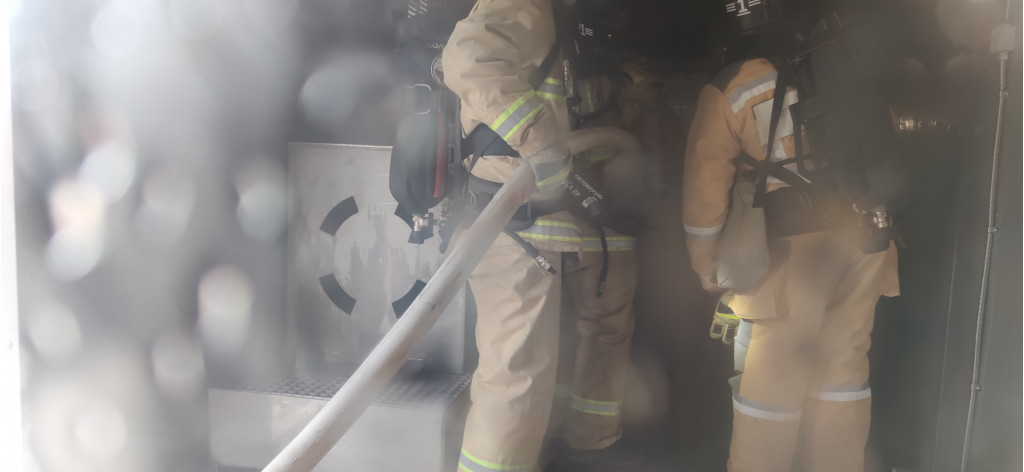

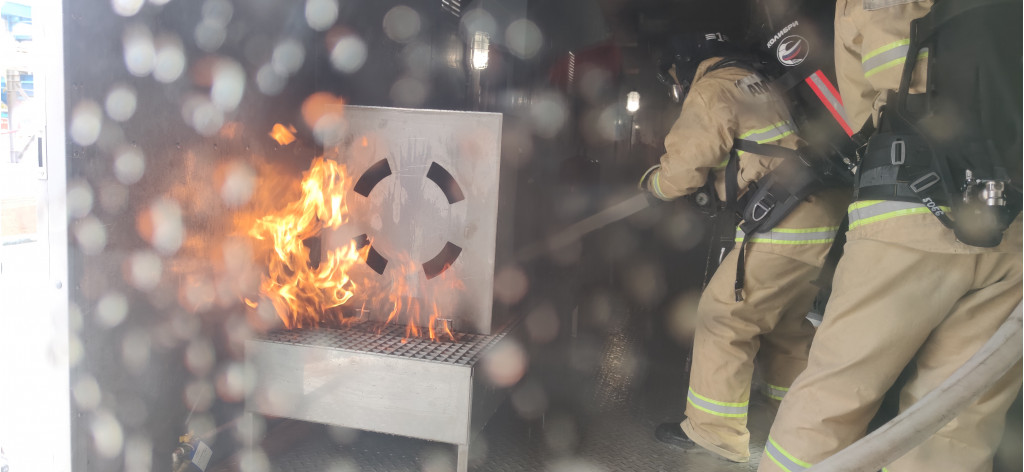

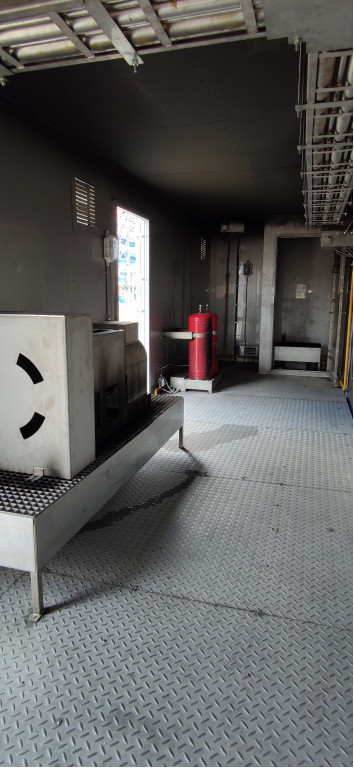

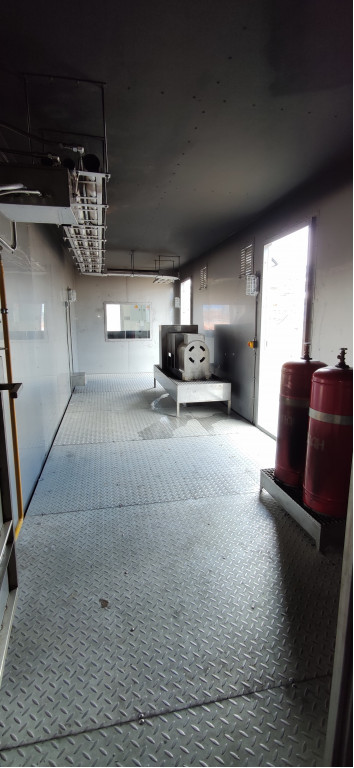

Огневая тренажерная зона оборудована огневыми симуляторами промышленной зоны:

«Потолочный огонь»;
«Горящие баллоны»;
«Горящий кабельный лоток»;
«Горящий электродвигатель»;
«Горящее помещение».

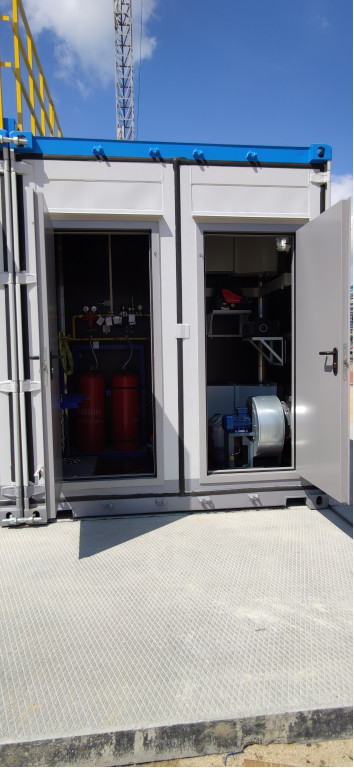

«Отсек хранения и распределения газа» оборудован:

четырьмя пропановыми баллонами для хранения сжиженного газа;
системой понижения давления, распределения и подачи пропана на горящие симуляторы;
системой газообнаружения;
светильником во взрывозащищенном исполнении;
приточно-вытяжной вентиляцией;
радиатором жидкостного отопления.

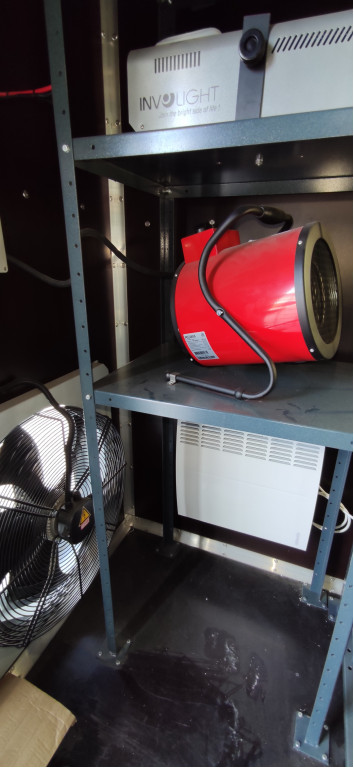

«Технический отсек» оборудован:

компрессором для продувки газовых трубопроводов;
дымогенератором;
тепловой завесой;
системой жидкостного отопления;
светильником;
приточным вентилятором для подачи воздуха в тренировочный отсек.

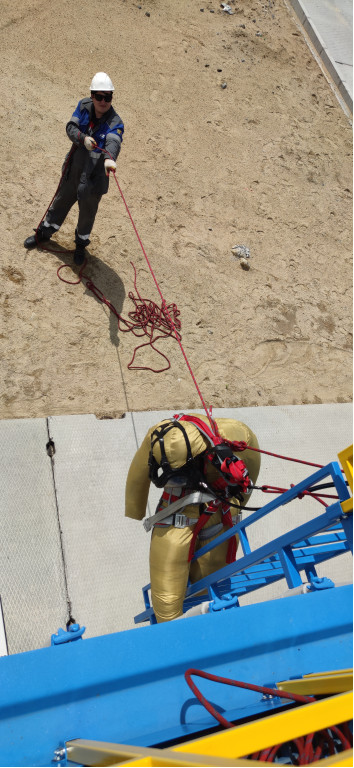

«Аварийно-спасательный модуль»

«Аварийно-спасательный модуль» оборудован:

тренажером «Завалы»;

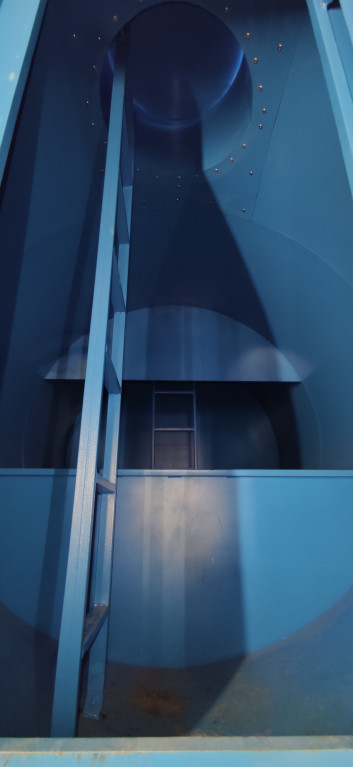

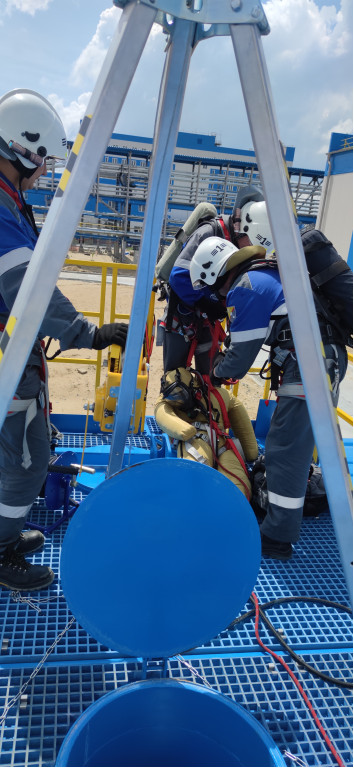

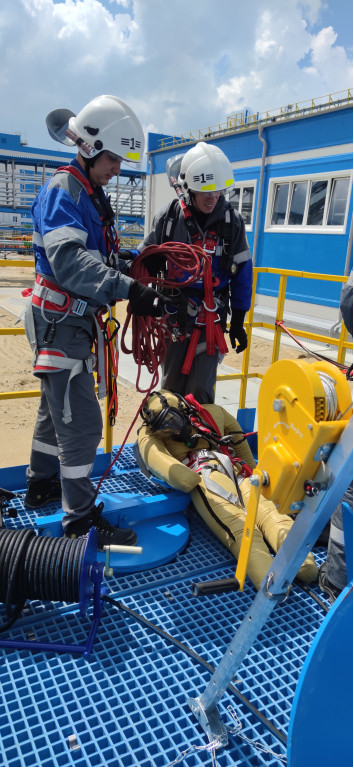

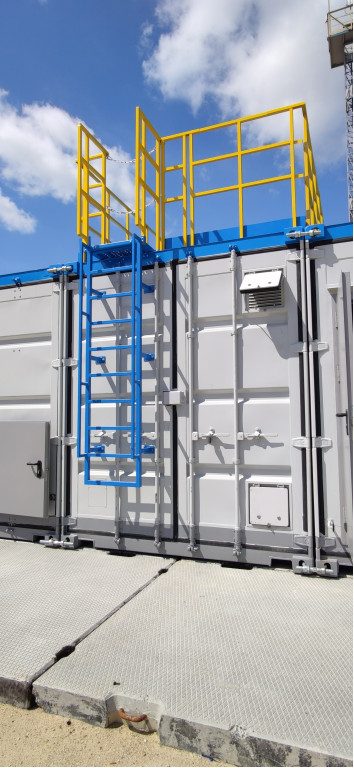

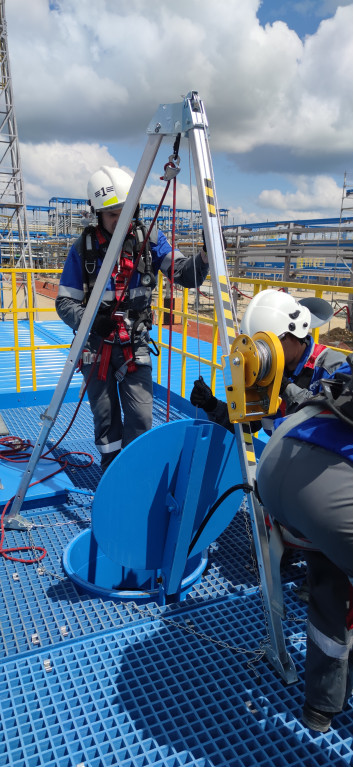

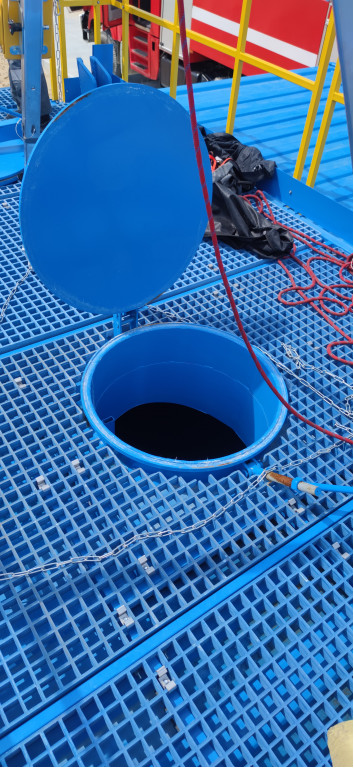

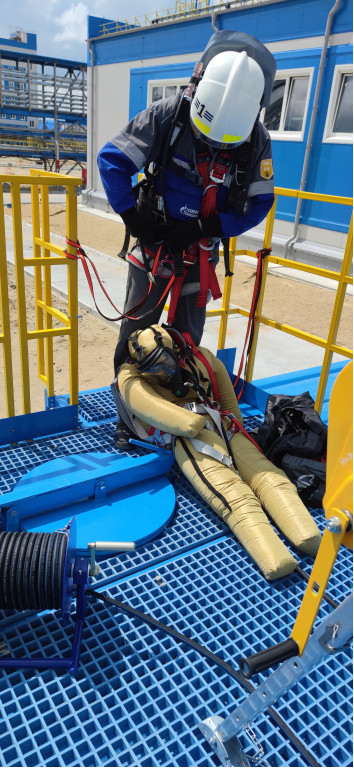

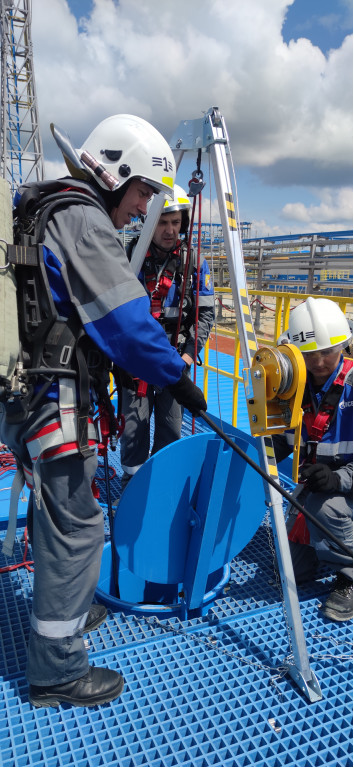

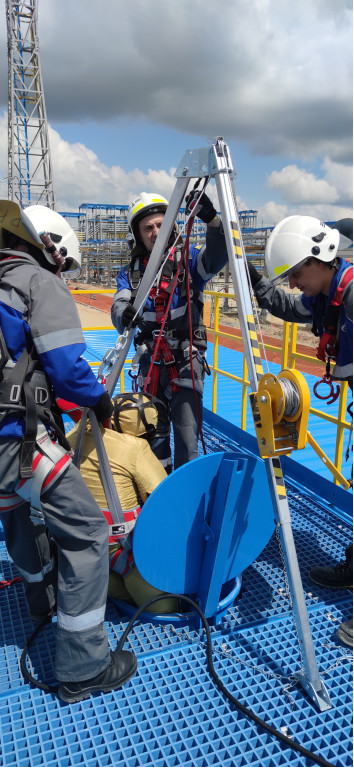

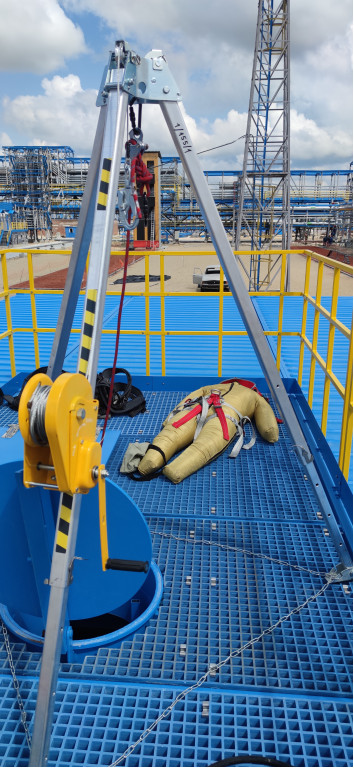

тренажером «Резервуар».

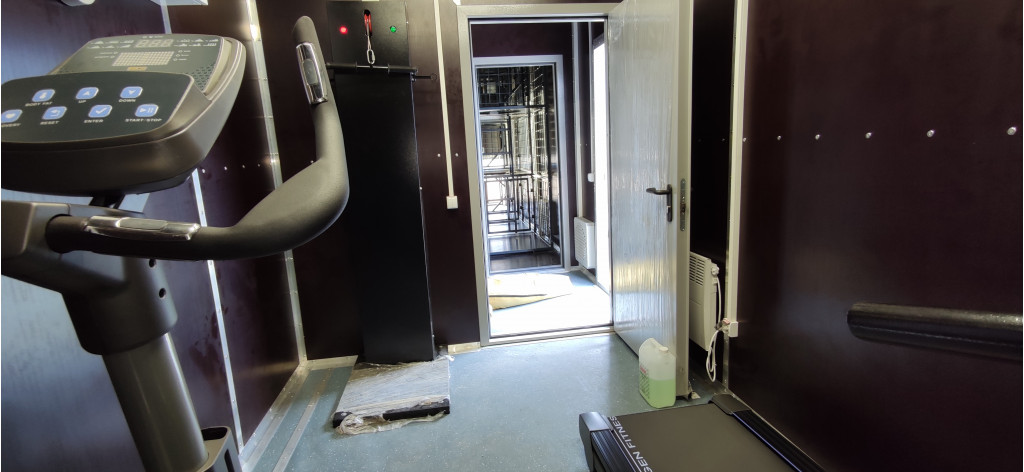

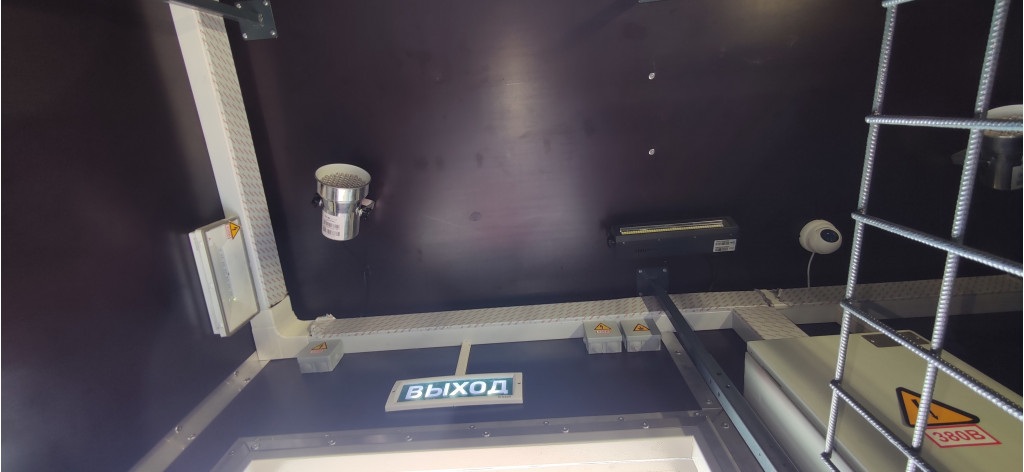

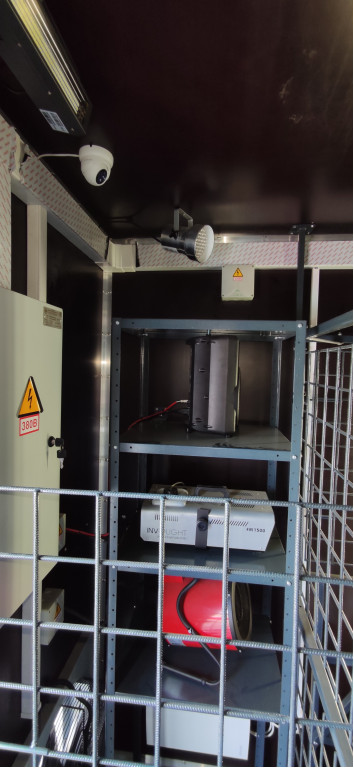

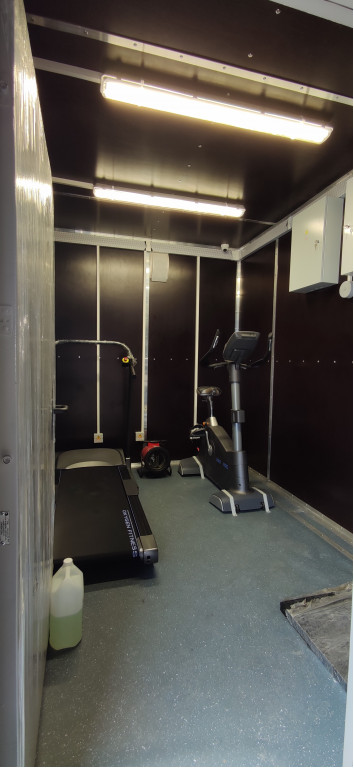

«Теплодымокамера»

Корпус модуля «Теплодымокамера» имеет перегородку, разделяющие контейнер на 2 отсека (тренажер «Отработка навыков по проведению работ по установке и снятию заглушек, запорных арматур, прокладок, хомутов и т.д. в загазованной зоне» и тренажер «Лабиринт»).

Тренажер для отработки навыков по проведению работ по установке и снятию заглушек, запорных арматур, прокладок, хомутов и т.д. в загазованной зоне состоит из четырех отдельных симуляторов:

Пропуск газа через сварной шов в теле трубопровода – для проведения работ по установке и снятию хомутов на трубопроводах.
Пропуск воздуха через сварной шов в теле трубопровода имитирует пропуск газа имеющегося в трубопроводе Ду 250 под давлением примерно 1 кгс/см2.
Пропуск нефтепродукта через фланцевое соединение на технологическом трубопроводе Ду 150 – для проведения работ по замене прокладок.
Пропуск воздуха через фланцевое соединение на технологическом трубопроводе имитирует пропуск нефтепродукта. (использование воздуха, имеющегося в трубопроводе под давлением примерно 1 кгс/см2, которое можно понизить закрыванием 2-х запорных арматур).
Пропуск нефтепродукта через сальниковое уплотнение насоса - для проведения работ по отсечению запорными арматурами аварийного участка и их отглушения (разглушения) Участок подающего трубопровода Ду 200, участок напорного трубопровода Ду 100.
Пропуск нефтепродукта через крышку запорной арматуры - для проведения работ по замене запорной арматуры на аварийном участке трубопровода Ду 150.
Пропуск воздуха через крышку запорной арматуры имитирует пропуск нефтепродукта через крышку запорной арматуры (использование воздуха, имеющегося в трубопроводе под давлением примерно 1 кгс/см2, которое можно понизить закрыванием 2-х запорных арматур).

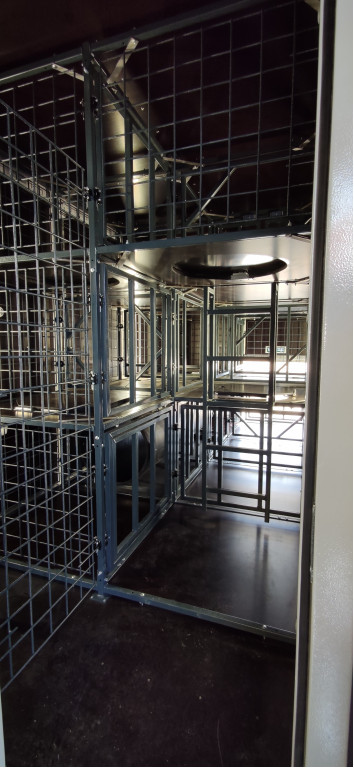

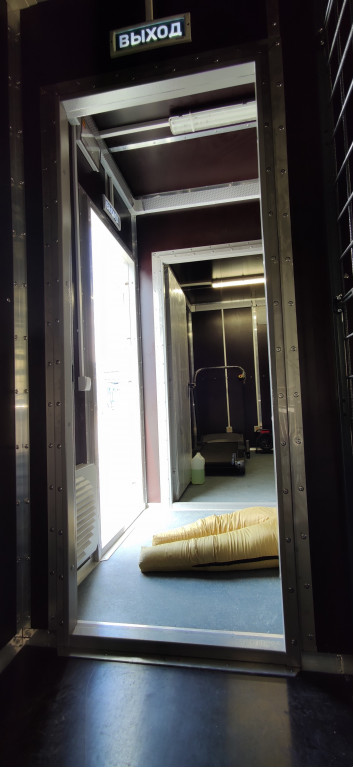

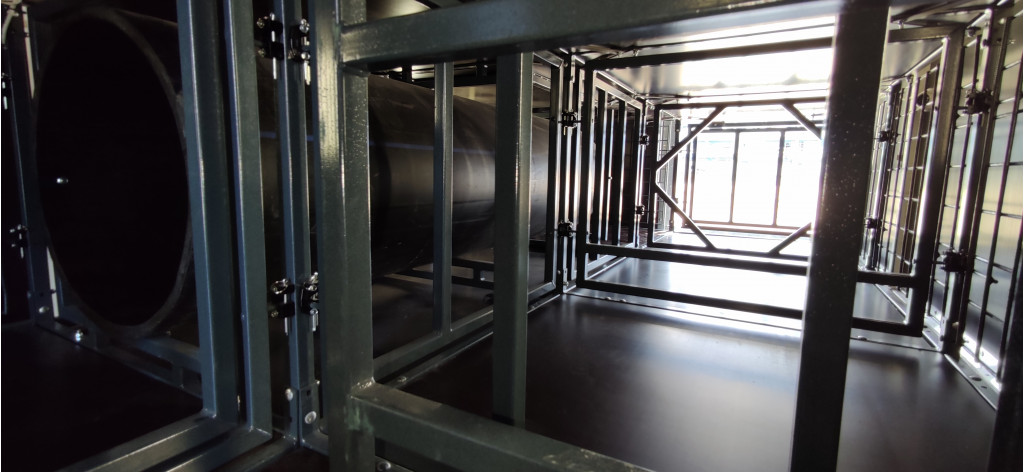

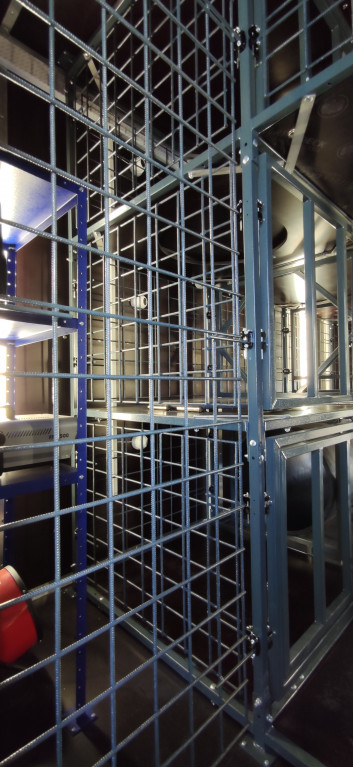

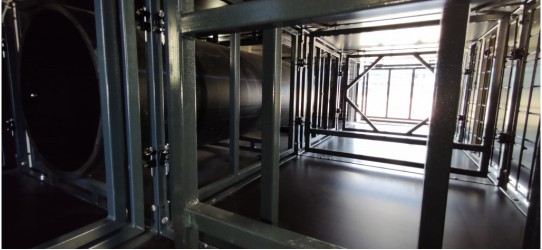

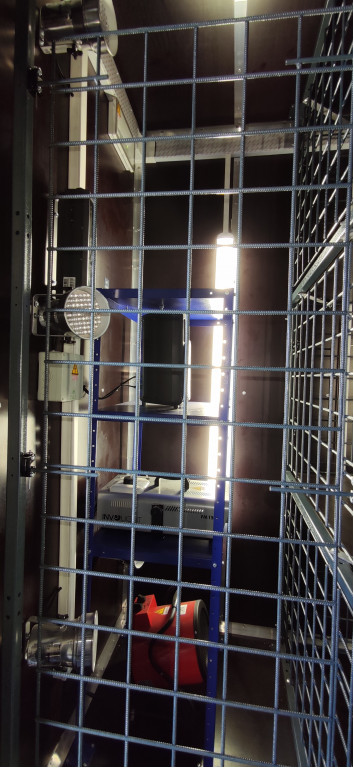

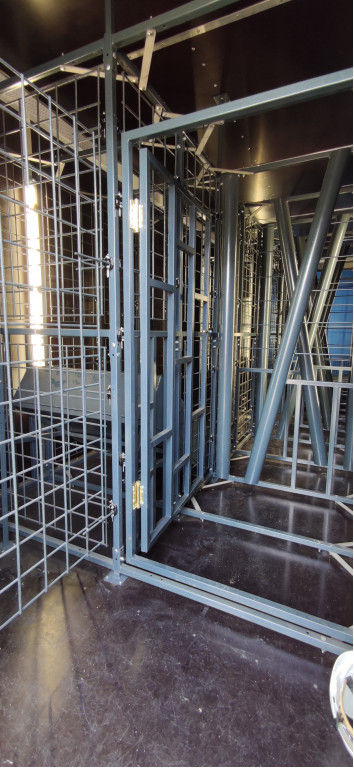

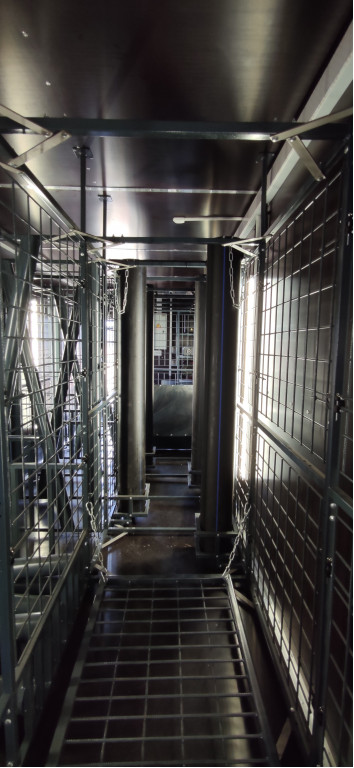

Тренажер ориентации «Лабиринт».

Тренажер ориентации «Лабиринт» включает в себя препятствия:
