Учебно-тренировочный тренажер с регулируемым напряжением до 10 кВ (УТТ)

Учебно-тренировочный тренажер с регулируемым напряжением до 10 кВ (УТТ), предназначен для формирования у личного состава подразделений пожарной охраны психологической готовности к тушению пожаров на электроустановках под напряжением до 10 кВ и приобретение практических навыков в целях повышения уровня противопожарной защиты промышленных объектов.

УТТ обеспечивает полный контроль тренировочного процесса руководителем, видеозапись тренировок и сохранение ее в базе данных для последующего анализа, применение в процессе тренировки безопасных веществ, многоступенчатую автоматическую систему безопасности.

УТТ 01 (01)УТТ

В схеме УТТ предусмотрены:

  • подача регулируемого напряжения, с контролем силы и напряжения тока;
  • устройство защитного аварийного (экстренного) отключения при превышении величины допустимого тока утечки к земле, опасности возникновения шагового напряжения или электрической дуги, с блокировкой подачи высокого напряжения;
  • проверка УЗО на срабатывание;
  • световая и звуковая сигнализация о наличии высокого напряжения на тренажерах;
  • заземление пожарных машин и стволов.

УТТ выполнен на базе стандартного 40-ти футового контейнера.

В состав тренировочного модуля входят: пультовая, тренировочный отсек, отсек хранения и распределения газа, высоковольтный отсек, отсек отопления.

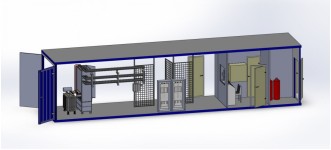

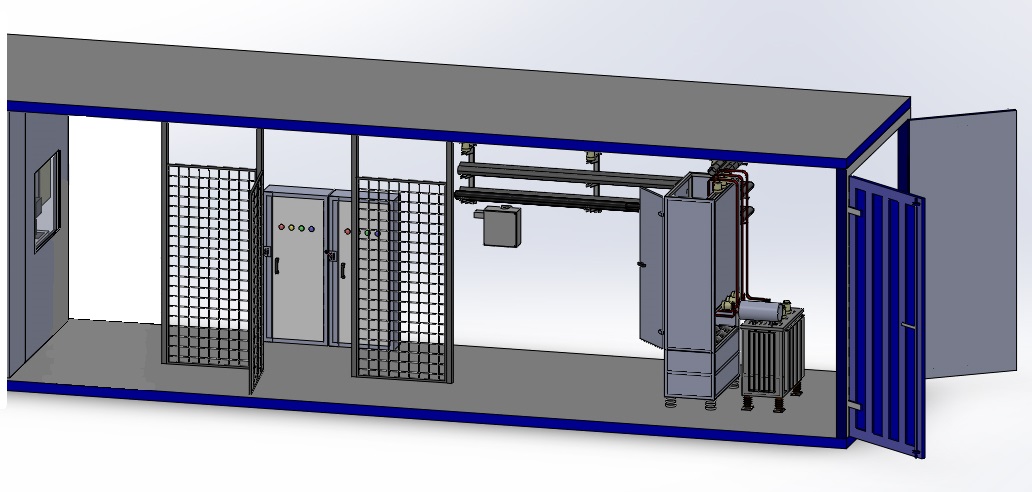

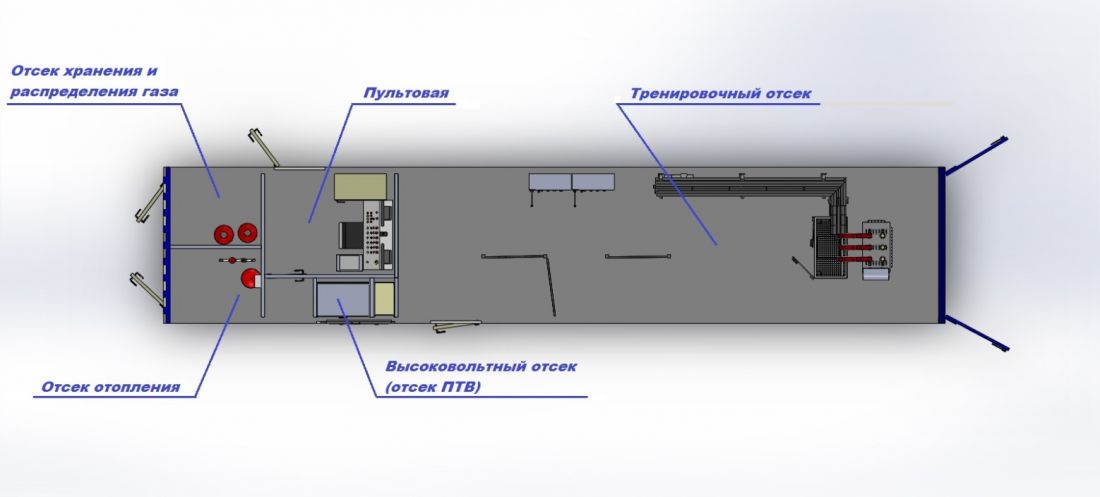

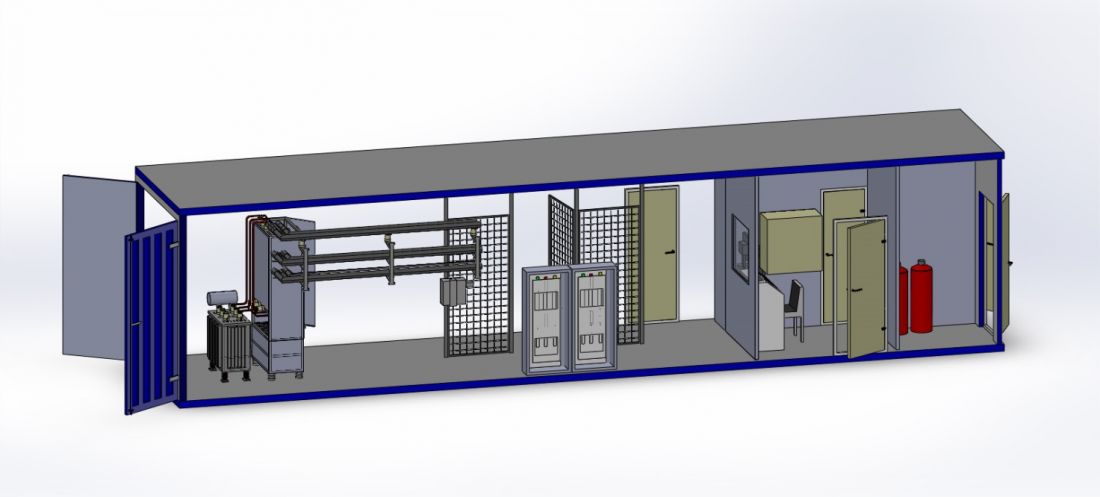

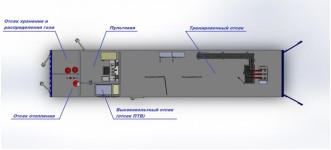

УТТ, состав тренировочного модуля

УТТ оборудован системами:

  • электропитания;
  • подачи на корпуса огневых тренажеров регулируемого напряжения 10кВ;
  • защитного аварийного (экстренного) отключения при превышении величины допустимого тока утечки к земле;
  • светового и звукового оповещения подачи высокого напряжения на тренажеры;
  • задымления с использованием безопасного дыма;
  • отопления, позволяющего проводить тренировки при отрицательной температуре окружающей среды;
  • газоснабжения;
  • приточно-вытяжной вентиляции;
  • рабочего, аварийного и эвакуационного освещения;
  • двухсторонней связи, позволяющей оператору слышать, что происходит в тренировочном помещении и производить голосовое оповещение в тренировочном помещении;
  • видеонаблюдения с выводом видеосигнала на монитор пульта управления;
  • измерения концентрации горючего вещества в тренировочном отсеке и отсеке хранения и распределения газа;
  • сбора и отведения огнетушащего вещества;
  • бесперебойного электропитания пульта управления;
  • аварийной остановки тренировки.

Пультовая (отсек руководителя тренировок)

Отсек пультовой предназначен для осуществления постоянного контроля и управления тренировочным процессом руководителем занятий. С помощью пульта управления, размещенного в отсеке, осуществляется управление всеми системами и тренажерами УТТ, ведется видеонаблюдение и видеозапись тренировки, позволяющая в дальнейшем проводить анализ по ее окончанию.

Для обеспечения полноценного контроля процесса тренировки в пультовой оборудовано смотровое окно.

Пультовая оснащена системами отопления, вентиляции и освещения отсека.

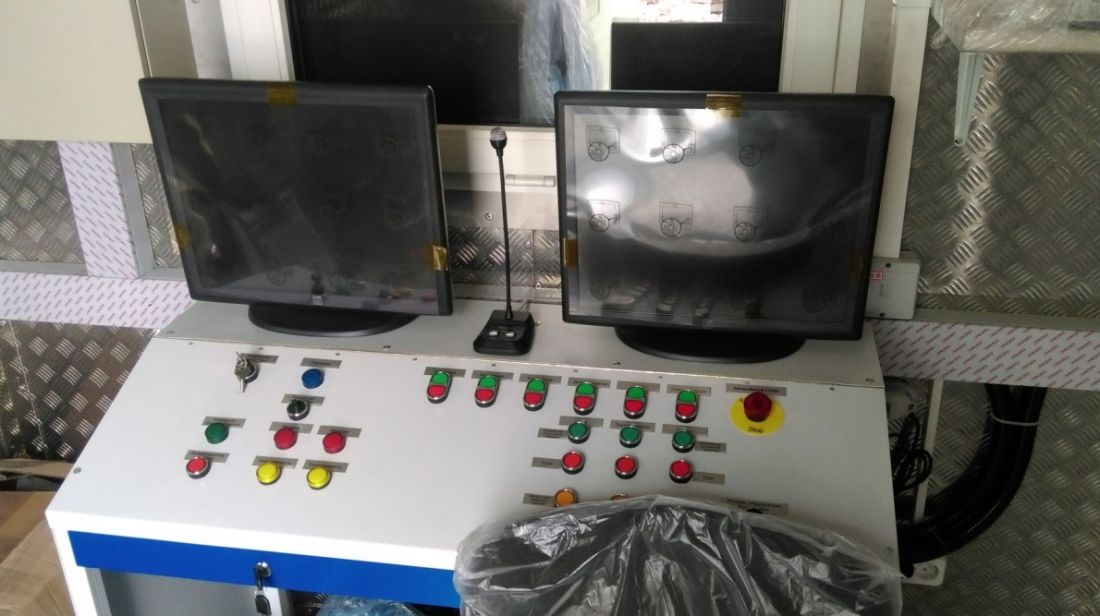

Пульт управления.

Пульт управления представляет собой металлический тумбовый стол с двумя сенсорными мониторами. Видеонаблюдение ведется с левого монитора, а управление огневыми тренажерами – с правого. В состав пульта управления входят промышленные логические контроллеры, клавиатура, манипулятор (компьютерная мышь), сетевой фильтр, видеосервер, трансляционный усилитель. Для безопасного проведения тренировок в случае нештатной ситуации предусмотрена кнопка «Аварийный СТОП». Команды руководителя тренировок подаются через микрофон, размещенный на консоли пульта управления

УТТ, пульт управления

Пульт управления обеспечивает:

  • управление работой огневых тренажеров;
  • управление подачей высокого напряжения на огневой тренажер;
  • включение светового и звукового оповещения подачи высокого напряжения на тренажеры;
  • управление акустической связью;
  • дистанционное видеонаблюдение в режиме реального времени в тренировочном отсеке и с открытой площадки УТТ;
  • видеозапись хода тренировки на жесткий диск с возможностью последующей демонстрации записанного материала на мониторе пульта управления;
  • контроль состояния газо-воздушной среды тренировочного отсека и отсека хранения и распределения газа;
  • контроль давления газа в газовой системе;
  • контроль поданного на тренажер высокого напряжения;
  • управление вентиляцией тренировочного отсека;
  • управление освещением;
  • управление генерацией дыма;
  • контроль температуры воздуха в тренировочном отсеке и отсеке хранения и распределения газа;
  • управление отоплением в отсеках УТТ;
  • аварийную остановку тренировки при включении кнопки «Аварийный СТОП»;
  • автоматическое включение аварийной остановки при превышении заданных параметров газо-воздушной среды в тренировочном отсеке и отсеке хранения и распределения газа и автоматическое отключение – при нормализации параметров;
  • при срабатывании аварийной остановки тренировки автоматическое прекращение генерации дыма, подачи газа и высокого напряжения к тренажерам, включение систем дымоудаления, освещения и звуковой сигнализации;
  • автоматическое прекращение подачи высокого напряжения на тренажеры при достижении током утечки через контур заземления пожарного ствола предельно допустимого значения;
  • бесперебойное электропитание пульта управления в течение 10-15 мин для корректного выключения электрического оборудования УТТ;
  • учет времени работы УТТ.

В состав пульта управления входит щит безопасности, выполняющий функции регулирования температуры и замера газо-воздушной среды в отсеке хранения и распределения газа. Он представляет собой металлический шкаф, размещенный на стене пультовой.

Щит безопасности осуществляет:

  • отображение на дисплее измерителя, расположенного на дверце щита, показаний температуры воздуха в отсеке хранения и распределения газа;
  • при температуре воздуха в отсеке хранения и распределения газа более 40 °С автоматическое включение вентиляции помещения, во время чего загорается зеленый индикатор на дверце щита;
  • при температуре воздуха в отсеке хранения и распределения газа ниже 10 °С автоматическое включение отопления, во время чего загорается красный индикатор на дверце щита;
  • контроль состояния газо-воздушной среды в отсеке хранения и распределения газа;
  • при 20-ти % содержания пропана автоматическое включение вентиляции помещения, во время чего загораются зеленый и желтый индикаторы на дверце щита;
  • при 50-ти % содержании пропана в воздухе автоматическое включение вентиляции помещения, блокировку всех основных функций пульта управления, во время чего загораются зеленый и желтый индикаторы на дверце щита.

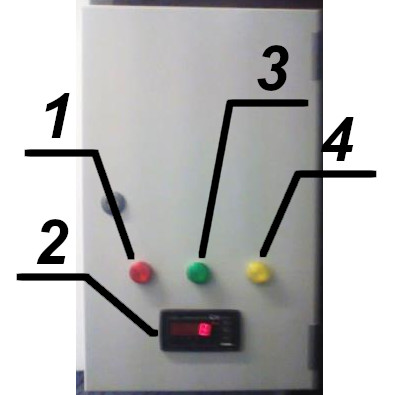

УТТ, щит безопасности
1 – индикатор красный (отопление);
2 – измеритель температуры ТРМ;
3 – индикатор зеленый (вентиляция);
4 – индикатор желтый (авария газа).

Электроснабжение УТТ обеспечивается от внешнего источника питания через силовой кабель к вводно-распределительному щиту.

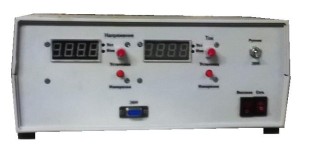

Для регулировки и контроля высокого напряжения, подаваемого на тренажеры, оборудован источник высокого напряжения (ИВН), расположенный на стене пультовой.

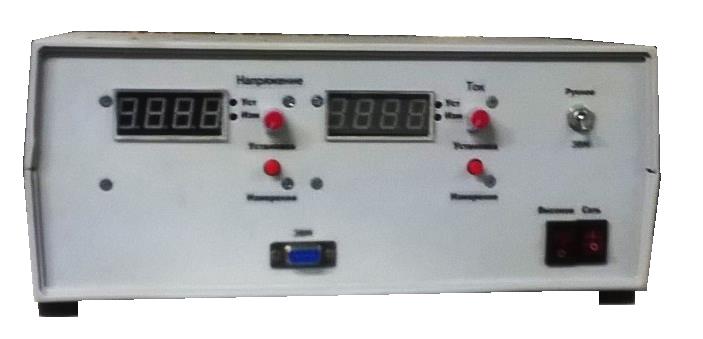

УТТ, источник высокого напряжения

Тренировочный отсек

Тренировочный отсек предназначен для проведения тренировок в условиях, имитирующих обстановку на пожаре в помещении с электроустановкой под напряжением до 10 кВ. Размер тренировочного отсека обеспечивает безопасные расстояния до огневых тренажеров и их токоведущих частей при выполнении упражнений по тушению электроустановок под напряжением, свободные перемещения внутри отсека с пожарно-техническим вооружением. Для имитации пожара электроустановки в стесненных условиях в отсеке оборудованы две перегородки, которые при необходимости складываются вдоль стен помещения.

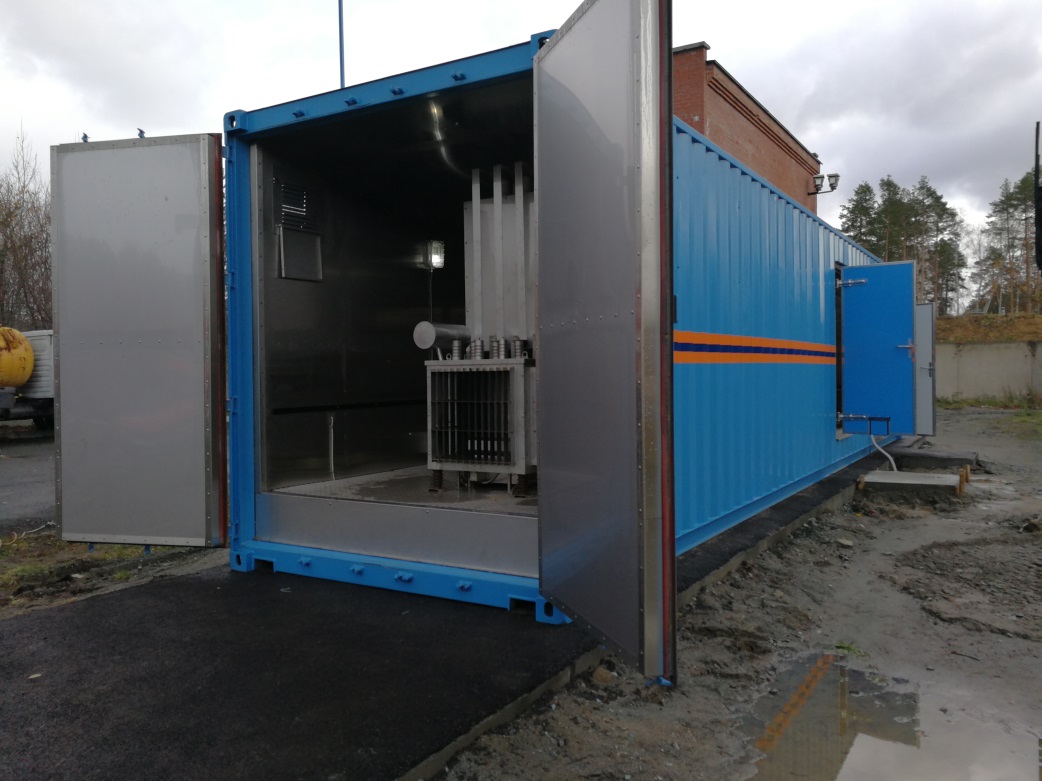

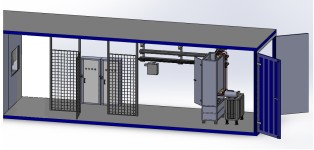

УТТ (03)

Тренировочный отсек оборудован распашными воротами для возможности имитации пожара электроустановки снаружи помещения и наружной дверью для возможности имитации пожара электроустановки внутри помещения.

В полу отсека оборудованы отверстия для слива огнетушащего средства. Отводы огнетушащего средства выведены в нижней наружной части контейнера.

Корпус отсека изолирован от корпусов огневых тренажеров, оборудованных защитным заземлением с контуром отдельным от контура заземления блока высокого напряжения. Корпуса имитаторов электроустановки и кабелей изолированы от корпуса контейнера.

У входов в отсек предусмотрена световая и звуковая сигнализация, извещающая о включении высокого напряжения.

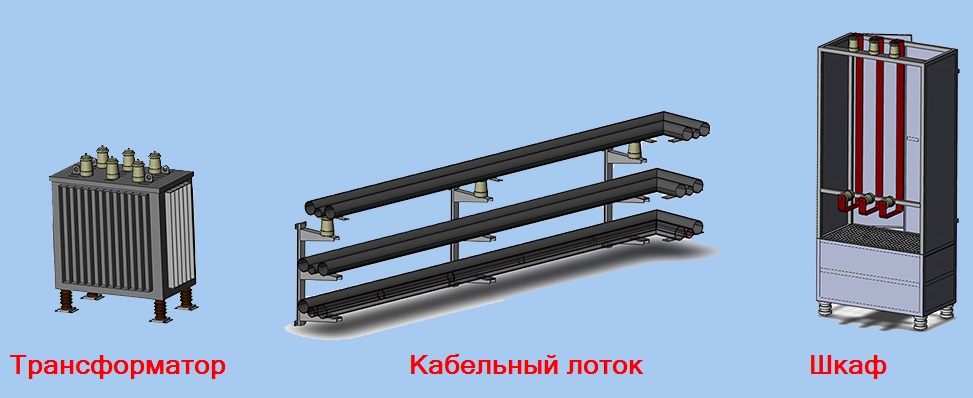

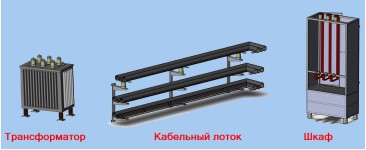

В отсеке размещены огневые тренажеры «Имитатор горящей и дымящейся электроустановки», «Имитатор горящих и дымящихся электрических кабелей на лотке», имитирующие короткое замыкание и очаги возгорания. Тренажер «Имитатор горящей и дымящейся электроустановки» состоит из двух частей «Горящий шкаф» и «Горящий трансформатор».

УТТ (04)

В состав тренажеров, имитирующих горение, входят запальные и основные горелки, оснащенные электромагнитными клапанами. Электромагнитные клапаны обеспечивают включение или отключение подачи газа в запальные и основные горелки тренажера. Управление электромагнитными клапанами, т.е. открытие или закрытие их, происходит с пульта управления. Открытие электромагнитного клапана запальной горелки обеспечивает поджиг, а открытие клапана основной горелки – устойчивое горение тренажера. Отключение тренажера происходит за счет отключения подачи газа путем закрытия электромагнитных клапанов.

Тренажеры оборудованы автоматической системой отключения подачи газа при тушении возгорания. На рабочей поверхности тренажеров установлены датчики температуры. Во время тушения пламени водой раскаленный корпус тренажеров резко охлаждается, за счет разницы температур происходит отключение электромагнитных клапанов подачи газа, прекращается горение и на пульт управления подается сигнал о выполнении упражнения.

Системы безопасности.

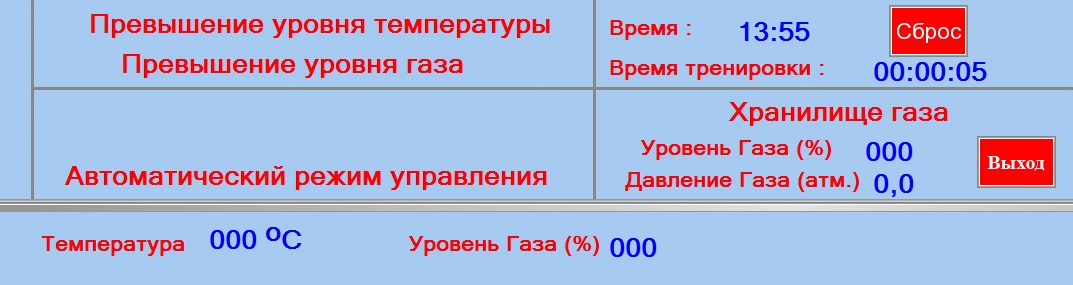

Температура воздуха в отсеке измеряется датчиками температуры, показания которых передаются на монитор пульта управления. При превышении температуры воздуха в отсеке свыше 80 °С на правом мониторе пульта управления высвечивается сообщение «Превышение уровня температуры» и автоматически включается аварийная остановка тренировки. Датчики температуры защищены от механических повреждений защитными кожухами.

УТТ, датчик температуры

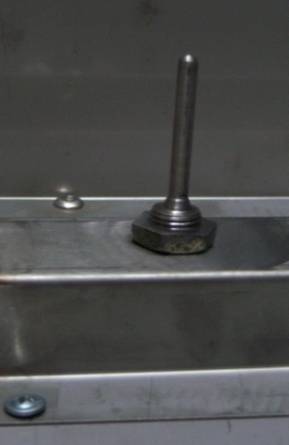

Датчик температуры

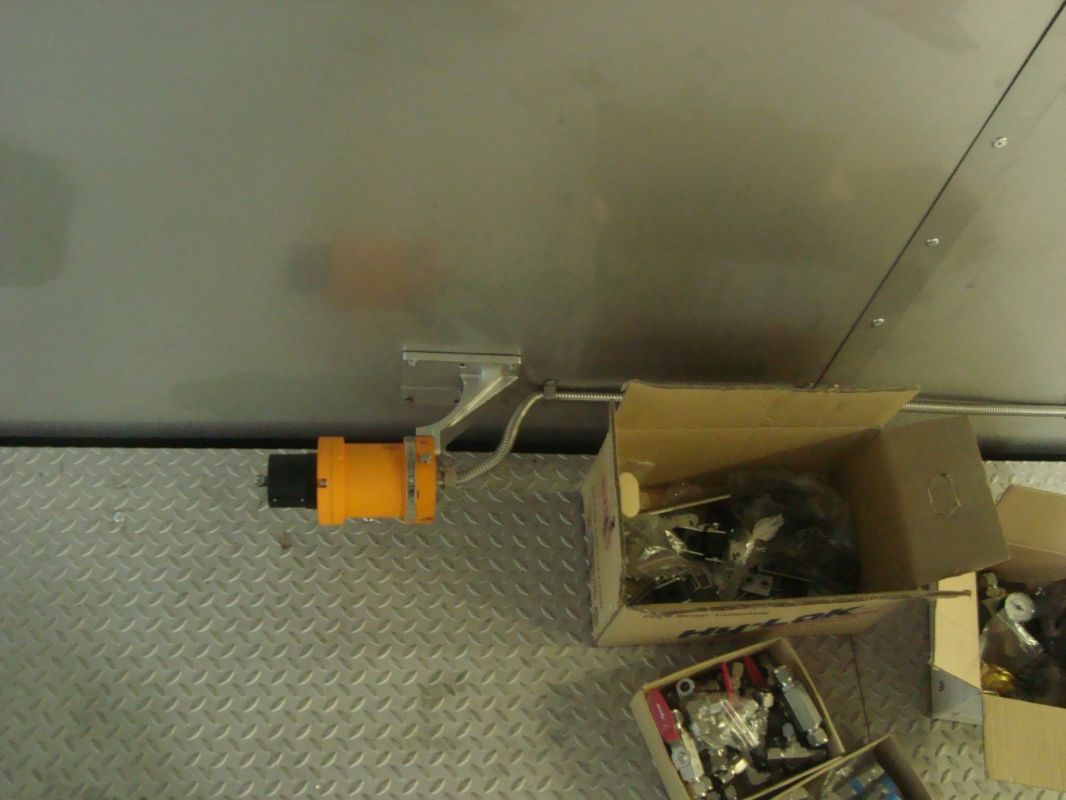

УТТ, газоанализатор

Газоанализатор

УТТ (07)

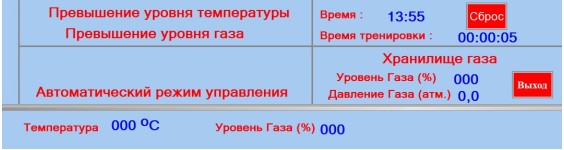

Измерение концентрации горючего вещества в отсеке обеспечивает газоанализатор, показания которого передается на монитор пульта управления. При превышении 50 % содержания пропана в воздушной среде отсека на правом мониторе пульта управления высвечивается сообщение «Превышение уровня газа», включаются автоматическая аварийная остановка тренировки и световой индикатор на панели пульта управления «Авария».

Для безопасного проведения тренировок в случае нештатной ситуации в каждом из отсеков установлены кнопки «Аварийный СТОП».

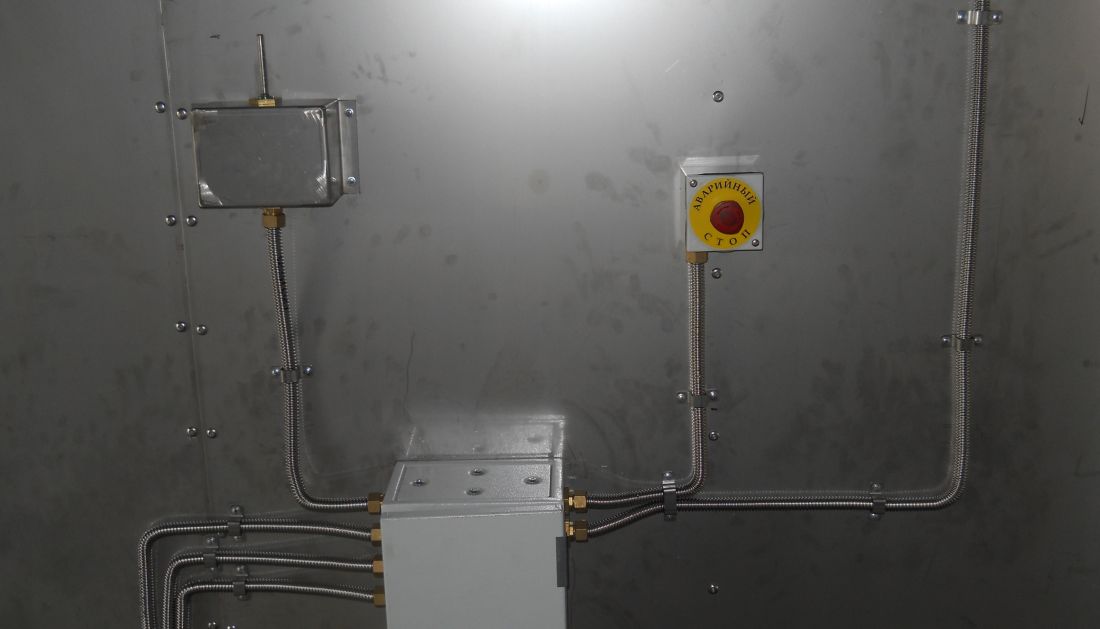

УТТ, кнопка «Аварийный СТОП»

Вентиляция тренировочных помещений обеспечивается приточными вентиляторами и вентиляционными окнами. Управление работой вентиляторов осуществляется с кнопочной панели пульта управления.

Отопление тренировочных помещений обеспечивается потоком горячего воздуха, который нагревается тенами канальной вентиляционной системой.

Подача огнетушащего средства, воды, к рабочим участкам осуществляется от внешнего источника по пожарному рукаву, проложенному через лючок входной двери.

Для создания в тренировочном отсеке дымовых эффектов в отсеке отопления расположена дым-машина.

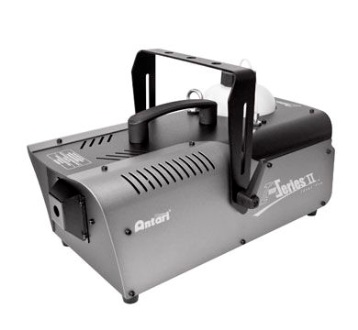

УТТ, дым-машина

Отсек хранения и распределения газа

Отсек хранения и распределения газа предназначен для хранения подачи и распределения горящего вещества (пропана) к горелкам имитаторов возгорания электроустановок.

Температура воздуха в помещении измеряется датчиками температуры, показания которых отображаются на дисплее измерителя, расположенного на дверце щита безопасности.

Измерение концентрации горючего вещества в помещении обеспечивает газоанализатор, показания которого передаются на монитор пульта управления.

Вентиляция помещения обеспечивается приточным и вытяжным вентиляторами. Включение/отключение вентиляции помещения происходит автоматически от щита безопасности.

Отопление помещения осуществляется через радиатор отопительной системы.

Хранение, подачу и распределение горючего вещества обеспечивает газовая система, состоящая из двух 50 литровых газовых баллонов с пропаном, газовой рампы, редуктора с манометрами, датчика давления, ручных кранов, газовых фильтров, электромагнитного клапана и трубопровода.

Продувка, очистка от конденсата и мелких механических частиц, газовой системы производится воздушным компрессором, расположенным в вентиляционной. Продувку газовой системы проводят после завершения тренировочного процесса, при этом линия подвода горючего вещества перекрывается, а линия подвода компрессора открывается.

Отсек отопления.

Отсек отопления оборудован жидкостным котлом для обогрева УТТ и компрессором для продувки системы газоснабжения. Жидкостная система отопления с электродным котлом «Галан» отапливает тренировочный отсек через стальную трубу, которая проложена под полом по периметру помещения.

Высоковольтный отсек

Высоковольтный отсек оборудован блоком высокого напряжения, выдающим напряжение на тренажеры.

На боковой стене контейнера снаружи располагаться дверь в отсек ПТВ с пожарными стволами и средствами защиты от поражения электрическим током, оборудованный системами видеонаблюдения и контроля правильности выбора стволов и средств защиты.
