Модульный тренировочный комплекс для газоспасателей МТК-3-Г

Модульный тренировочный комплекс (далее – МТК-3-Г), предназначен для практической подготовки газоспасателей по спасению людей, застигнутых на производстве аварией, и оказание первой помощи пострадавшим при несчастных случаях (отравлениях, ожогах и т. п.).

• обучение слаженным и наиболее эффективным приемам и способам коллективных действий по спасению людей в местах с загазованной атмосферой, взрывах, пожарах в производственных помещениях металлургических, коксохимических, порошковых и других производств;
• моделирование учебного процесса в рамках программного обеспечения виртуальный симулятор «Теплодымокамера»;
• выработку и поддержание на высоком уровне знаний и умений, практических навыков в эксплуатации изолирующих дыхательных аппаратов (ДАСВ), защитной одежды, других стоящих на вооружении тех-нических средств;
• формирование у обучаемых волевых и морально-психологических качеств, обусловленных профессиональной деятельностью газоспасательной службы;
• моделирование фактических условий реального воздействия опасных и вредных факторов аварийных ситуаций, на людей;
• проведение тренировок в защитных костюмах с применением ДАСВ, пожарно-техническим вооружением, приборами, средствами и ин-струментами, используемыми во время проведения аварийно- спасательных работ;
• отработку приемов отыскивания людей в задымленной зоне, под завалами и вынос «пострадавших» одним или двумя газоспасателями;
• выполнение работ легкой, средней и тяжелой степени в защитных костюмах и ДАСВ;
• постоянный контроль учебного процесса руководством газоспасательного отряда;
• автоматическую блокировку систем, моделирующих различные нештатные ситуации;
• видеозапись тренировок, с возможностью последующего сохранения и анализа.

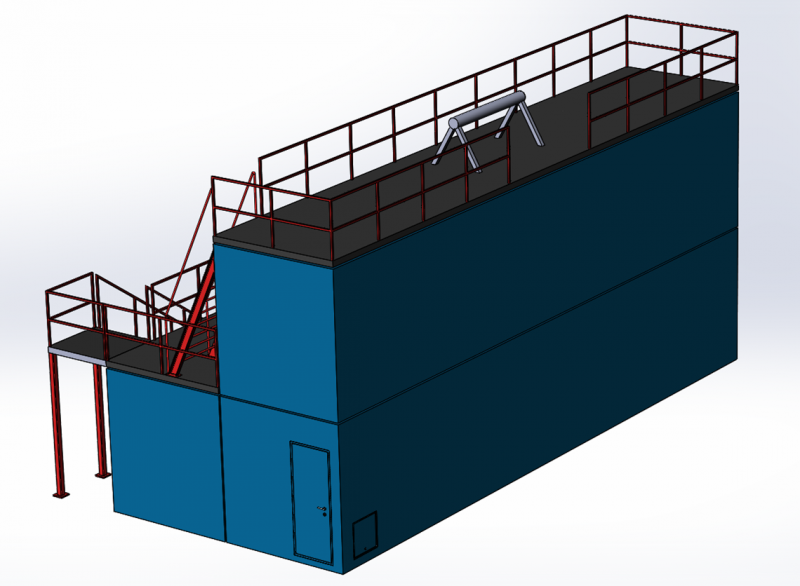

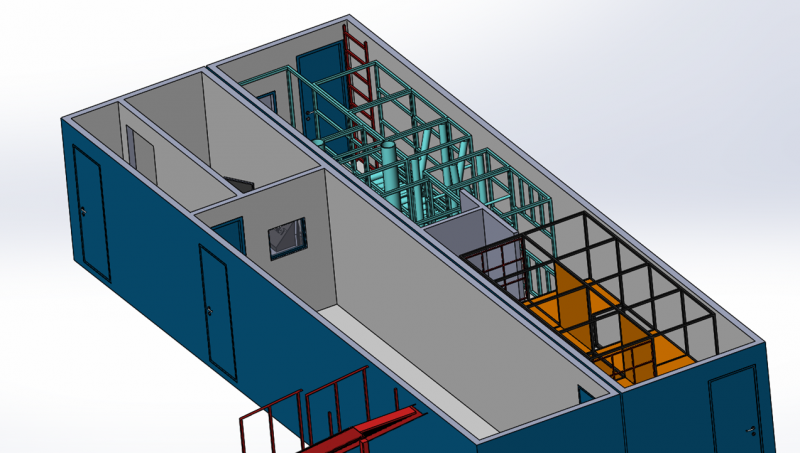

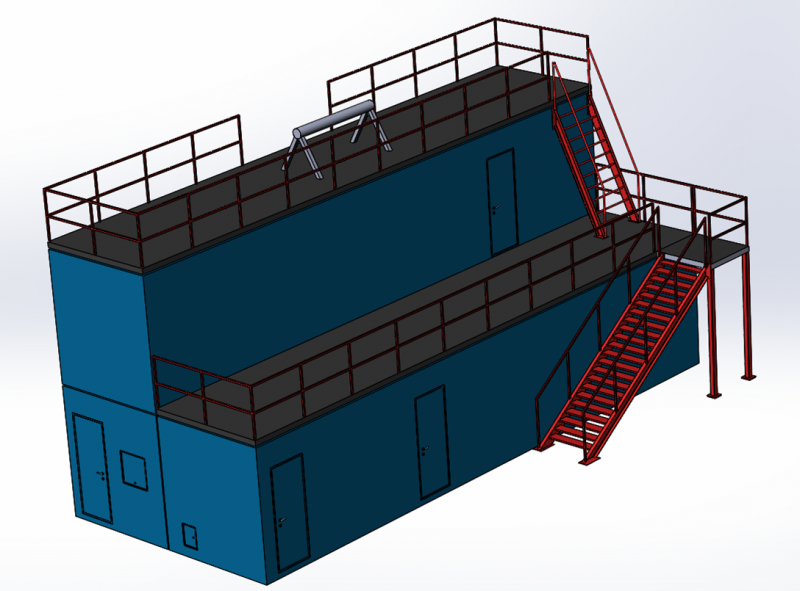

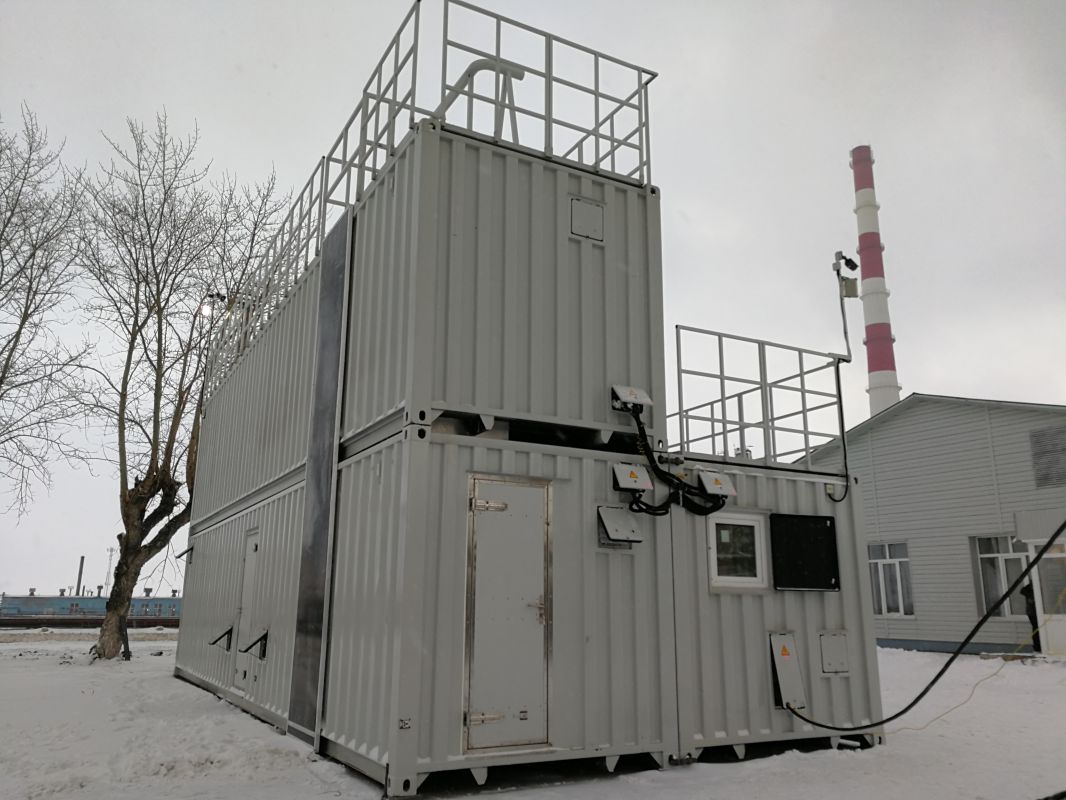

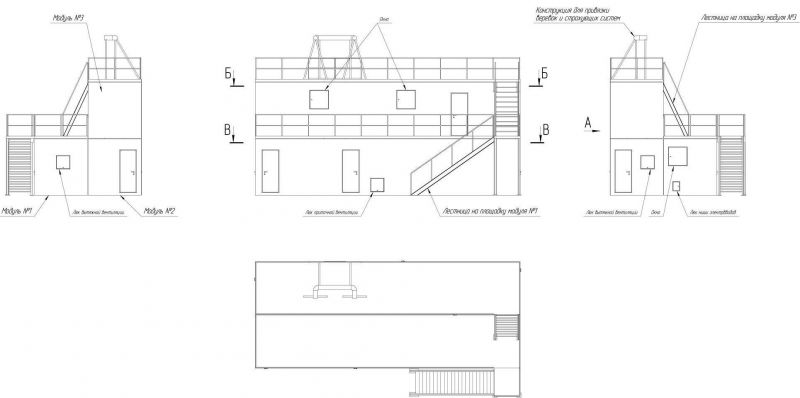

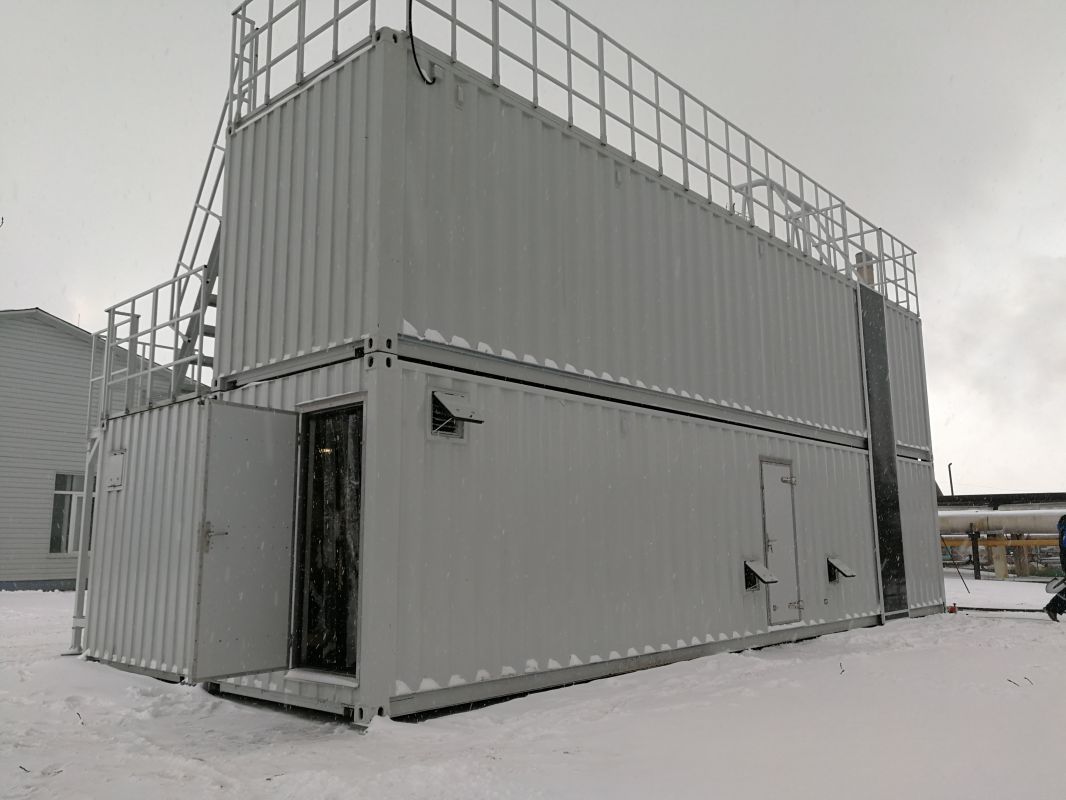

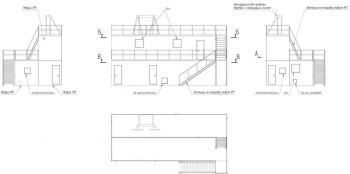

МТК-3-Г состоит из трех модулей, каждый из которых по габаритным и присоединительным размерам соответствует требованиям к стандартному грузовому контейнеру размерностью 1АА (40 футов) по ГОСТ Р 51876-2008.

Масса укомплектованного МТК-3-Г 24 000 кг.

Электропитание МТК-3-Г осуществляется от 3-х фазной сети переменного тока напряжением 380 В, частотой 50 Гц, потребляемая мощность 30 кВт.

Климатические условия эксплуатации МТК-3-Г - УХЛ1 по ГОСТ 15150-69 при температуре наружного воздуха от минус 40 °С до плюс 40 °С.

Климатические условия хранения и транспортирования - Ж1 по ГОСТ 15150-69.

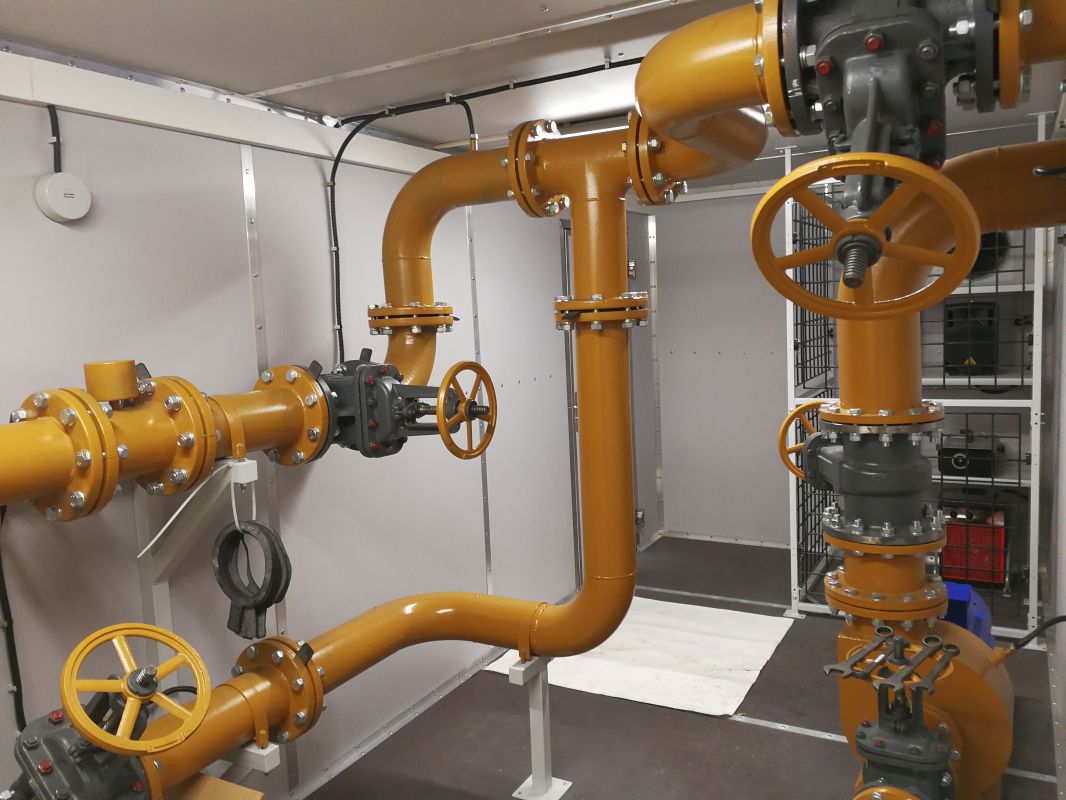

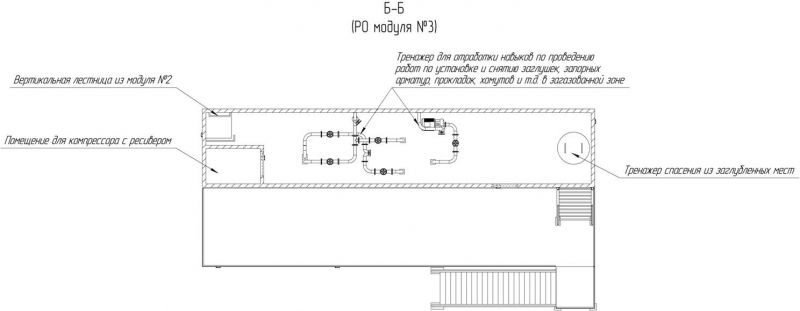

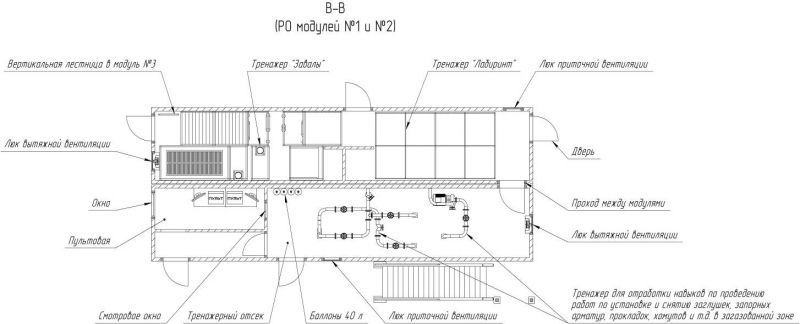

В первом модуле устроены отсеки «Пультовая» и отсек тренажера «Отработка навыков по проведению работ по уста-новке и снятию заглушек, запорных арматур, прокладок, хомутов и т.д. в загазованной зоне».

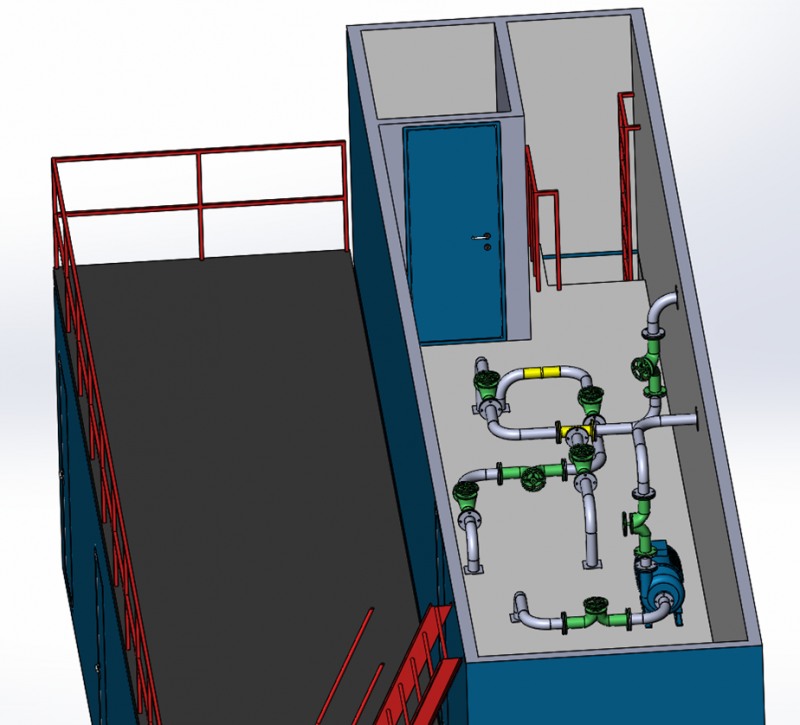

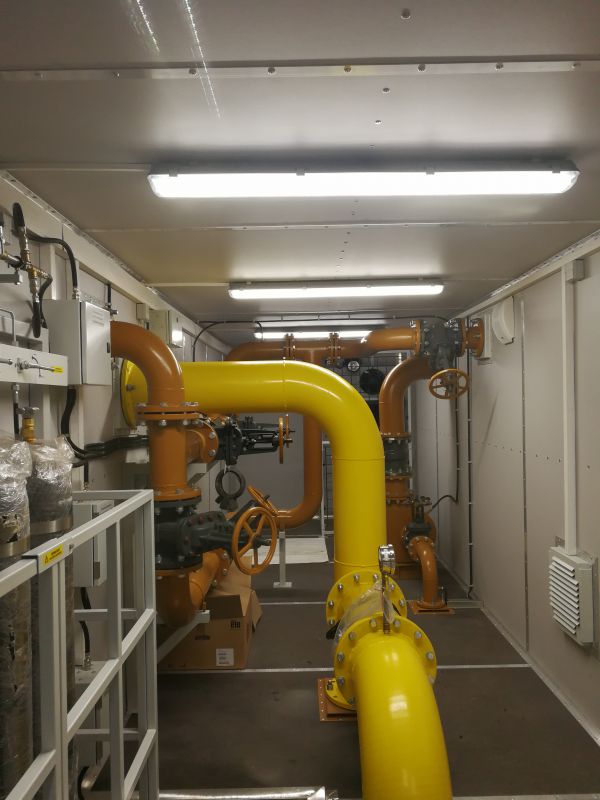

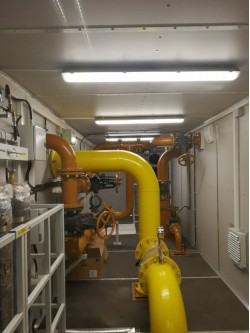

Тренажер для отработки навыков по проведению работ по установке и снятию заглушек, запорных арматур, прокладок, хомутов и т.д. в загазованной зоне состоит из четырех отдельных симуляторов:

1. Пропуск газа через сварной шов в теле трубопровода - для проведения работ по установке и снятие хомутов на трубопроводах.
   Пропуск воздуха через сварной шов в теле трубопровода имитирует пропуск газа имеющегося в трубопроводе Ду 250 под давлением примерно 1 кгс/см².
2. Пропуск нефтепродукта через фланцевое соединение на технологическом трубопроводе Ду 150 - для проведения работ по замене прокладок.
   Пропуск воздуха через фланцевое соединение на технологическом трубопроводе имитирует пропуск нефтепродукта, (использование воздуха, имеющегося в трубопроводе под давлением примерно 1 кгс/см², понижается закрыванием 2-х запорных арматур).

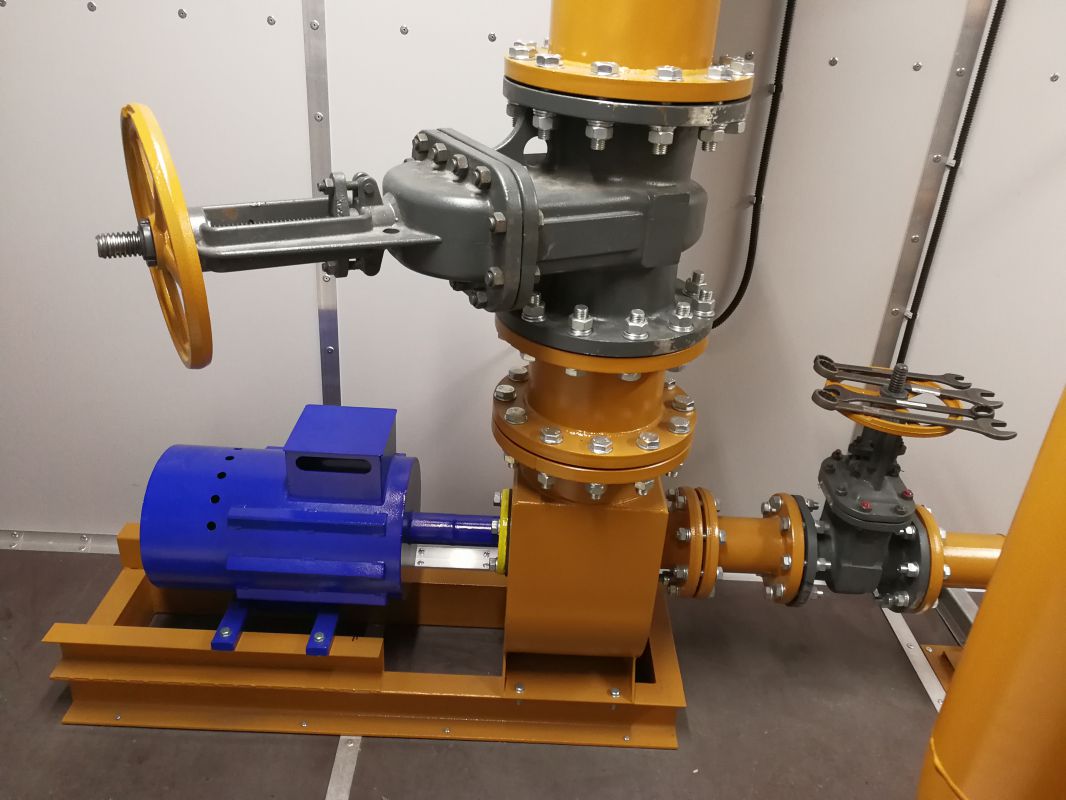

3. Пропуск нефтепродукта через сальниковое уплотнение насоса - для проведения работ по отсечению запорными арматурами аварийного участка и их отглушения (разглушения) Участок трубопровода Ду 200.
   Пропуск воздуха через сальниковое уплотнение насоса имитирует визуальный пропуск нефтепродукта через сальниковое уплотнение насоса (использование воздуха, имеющегося в обвязке насоса примерно под давлением 1 кгс/см², понижается закрыванием 2-х запорных арматур Ду 100).
4. Пропуск нефтепродукта через крышку запорной арматуры - для проведения работ по замене запорной арматуры на аварийном участке трубопровода.
   Пропуск воздуха через крышку запорной арматуры имитирует пропуск нефтепродукта через крышку запорной арматуры (использование воздуха, имеющегося в трубопроводе примерно под давлением 1 кгс/см², понижается закрыванием 2-х запорных арматур).

Для проверки результатов проведенных работ предусмотре-на система контроля герметичности технологических линий насосов и т.д.

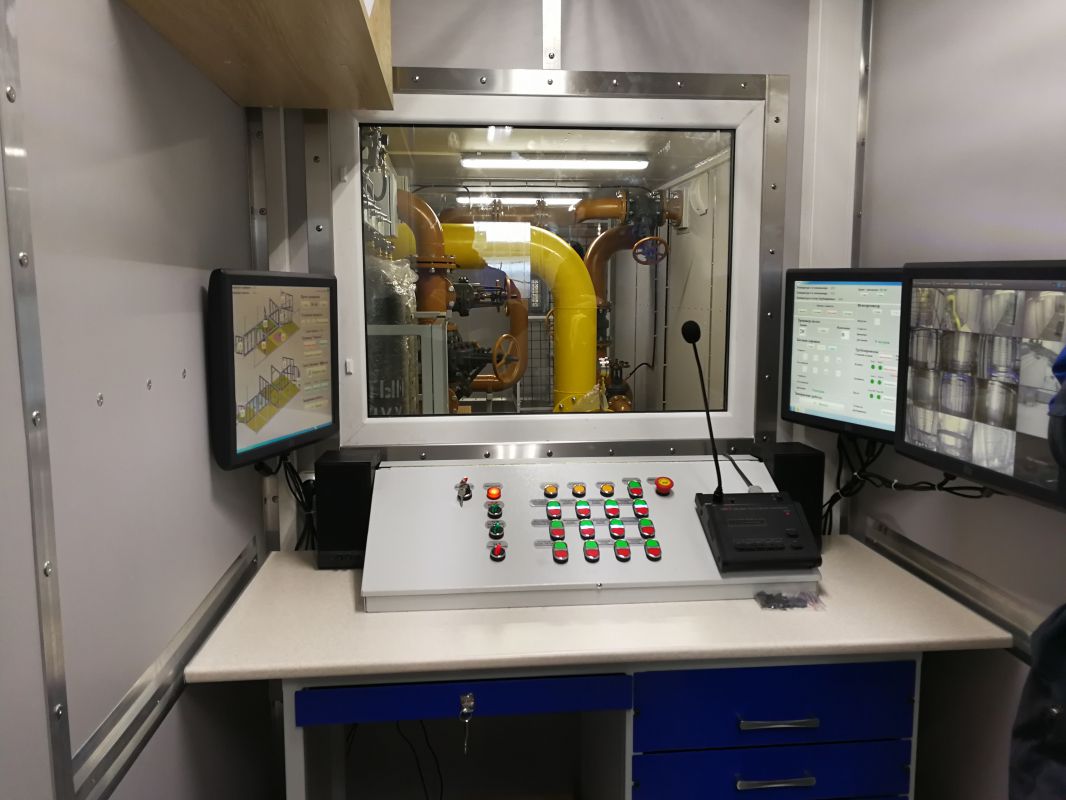

Управление контейнером выведено на пульт управления в помещении МТК-3-Г модуля №1.

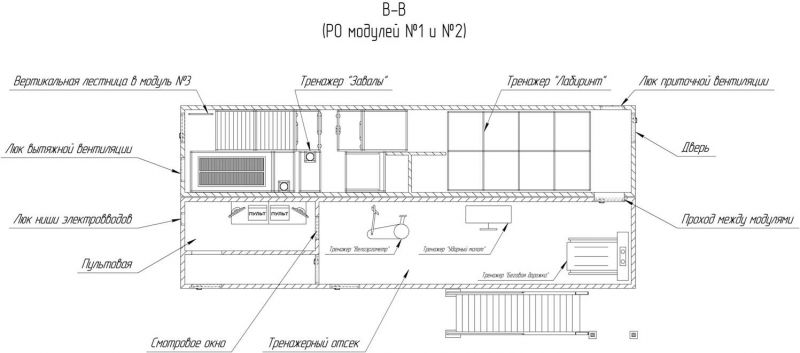

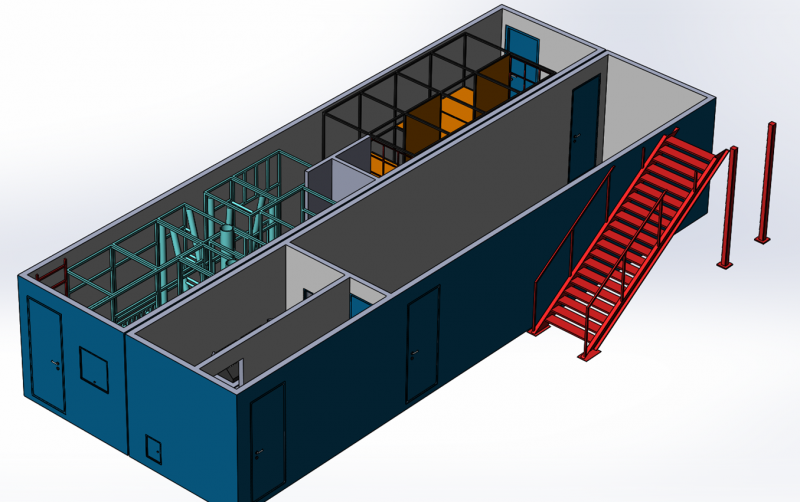

Во втором модуле установлены тренажеры «Лабиринт» и «Завалы».

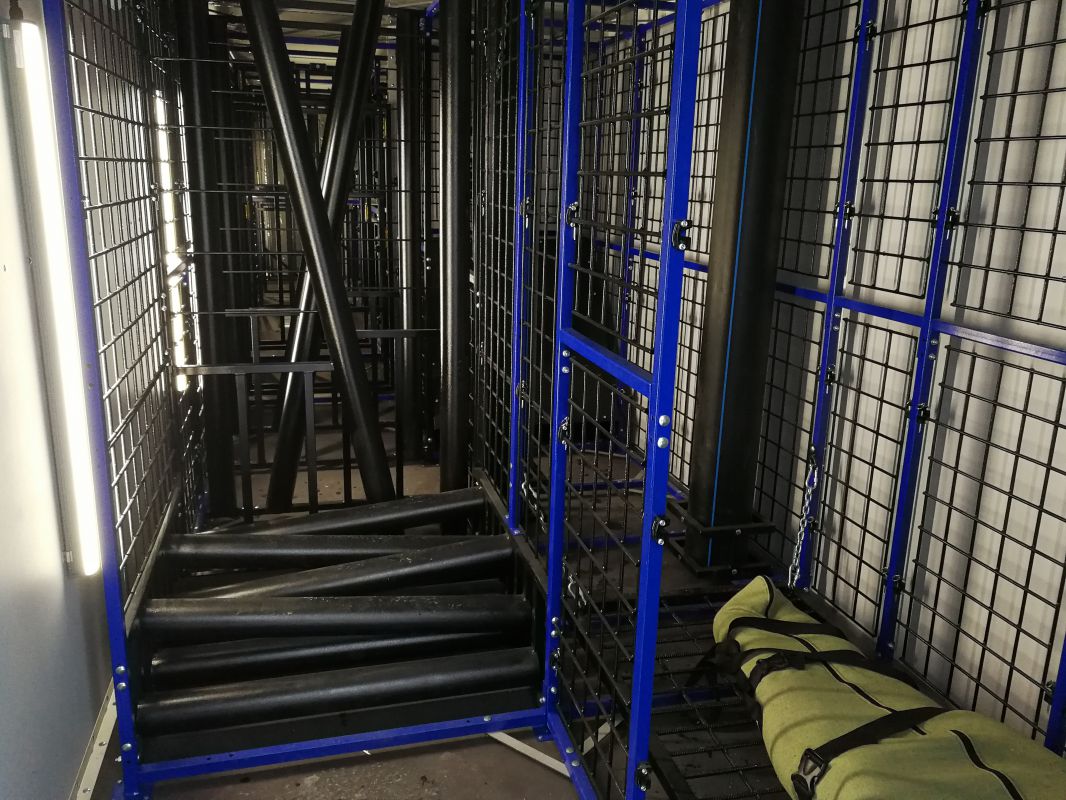

Тренажер ориентации «Лабиринт» двухуровневый. В лабиринте установлены дистанционно замыкаемые двери и люки, позволяющие формировать три маршрута различной сложности и дистанции. Каркас лабиринта выполнен из стальных труб квадратного сечения, жестко соединенных при помощи сварки и болтов. К каркасу лабиринта жестко закреплены полы, формирующие уровни, а также элементы препятствий и съемные перегородки.

• дистанционно запираемые двери;
• дистанционно запираемые горизонтальные люки;
• препятствие «Роликовая дорожка»;
• препятствия «Узкие лазы» вертикальные и горизонтальные.

Тренажер «Завалы» представляет собой полосу препятствий и состоит из различного рода имитаторов техногенных аварий, в состав которого входят препятствия:

• «Обрушающиеся конструкции», в виде двух отрезков трубы, закрепленные снизу на оси к металлическому каркасу тренажера и удерживаемые в вертикальном положении электромагнитными замками, позволяющими дистанционно обрушить трубы;
• «Качающийся участок пола» представляющий собой металлическую решетку, подвешенную на цепях;
• «Узкие лазы» представляют собой цепь следующих друг за другом преград, установленных под разными углами для усложнения прохода;
• «Упавшая бетонная плита перекрытия», представляющая собой металлический короб с возможностью заполнения его песком, закрепленный с одной стороны снизу на оси к металлическому каркасу тренажера, а с другой свободно лежащий на полу. При проведении тренировок под свободный край короба кладется манекен имитационно - тренировочный, выполняющий роль пострадавшего. Цель упражнения извлечение пострадавшего путем подъема плиты;
• «Труднопроходимая поверхность», представляющая собой отрезки труб, приваренных к каркасу тренажера под разными углами и на разном расстоянии друг от друга;
• «Запертая металлическая дверь», представляющая собой металлическую дверь с имитатором ригеля замка, который в ходе тренировки перепиливается, имитируя проникновение в запертое помещение. Для замены при последующих тренировках в комплекте тренажера предусмотрены одноразовые ригели в количестве 50 шт.

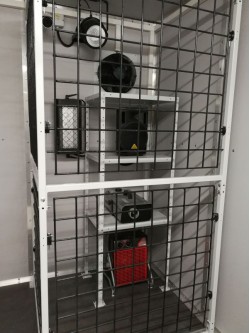

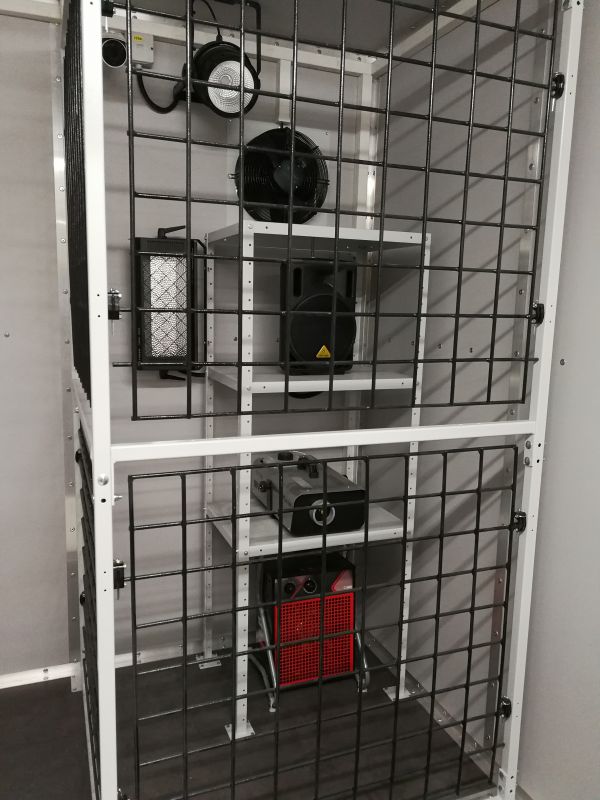

Тепловые пушки, установленные в модуле №2 в комплексе с утеплением модуля обеспечивают возможность нагрева водуха внутри модуля до температуры +55 °С.

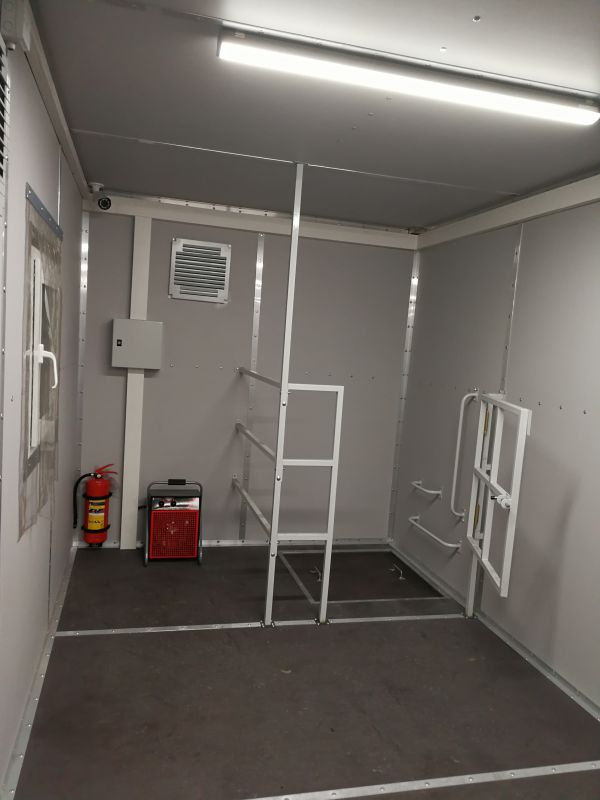

В третьем модуле устроены тренажеры «Спасение из заглубленных мест», «Тренажерная зона», тренажер «Выработка навыков при работе на высоте».

В полу модуля устроен проем, стыкуемый с проемом мо-дуля №2. Проем огражден (неподвижный участок и калитка).

Тренажёр «Спасения из заглубленных мест» предназначен для отработки обучаемыми приемов эвакуации пострадавших и самоспасения из труднодоступных и заглубленных мест.

Тренажер позволяет отрабатывать следующие элементы:

• спуск/подъём пострадавшего по лестнице;
• вертикальный спуск/подъём при помощи верёвки, спасательного снаряжения;
• эвакуация пострадавшего из труднодоступных мест с использованием спасательного оснащения;
• отработка самоспасения при помощи верёвки.

Тренажер включает в себя:

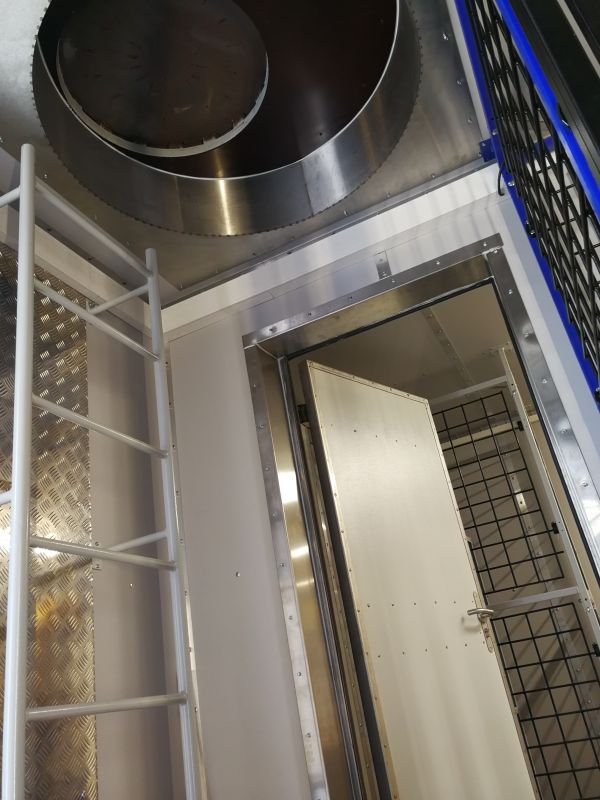

• круглое отверстие в полу, стыкуемое с отверстием в потолке контейнера №2 с герметичным съемным люком.

Отсек «Тренажерная зона» обеспечивает:

• высокий уровень профессиональной и психологической подготовки тренирующихся без риска ущерба их здоровью и загрязнения окружающей среды;
• возможность работы тренирующихся в специальных защитных костюмах с применением средств индивидуальной защиты органов дыхания и зрения;
• формирование у обучаемых волевых и морально-психологических качеств, обусловленных профессиональной деятельностью личного состава;
• выполнение работ от легкой до тяжелой в специальных защитных костюмах СИЗОД;
• полный контроль учебного процесса оператором.

Тренажеры имеют систему управления, предназначенную для осуществления постоянного контроля за работой тренируемых, а также руко¬водства и внесения изменений при выполнении поставленных задач.

• систему управления тренажерами;
• систему экстренной остановки тренировочного процесса в случае ава¬рийной ситуации, при которой необходимо срочное прекращение тренировки.

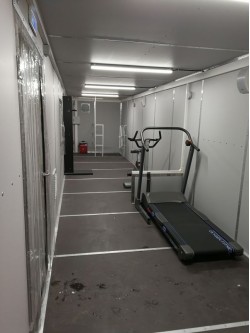

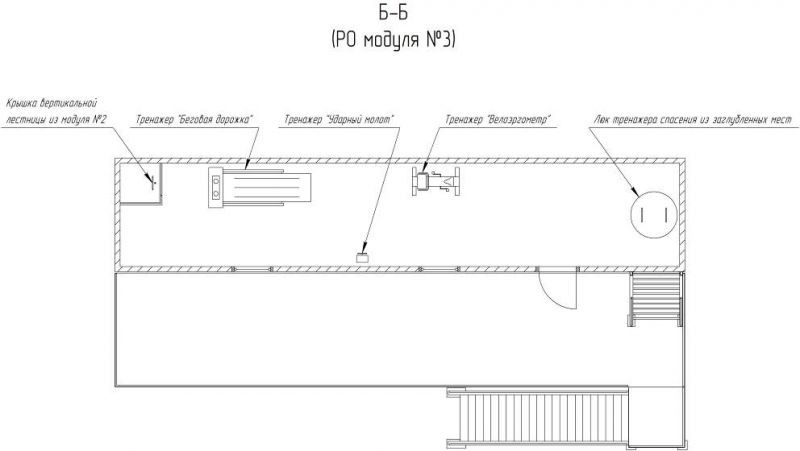

В состав Тренажерного отсека входят тренажеры общего назначения:

• тренажёр» Беговая дорожка»;
• тренажер «Ударный молот»;
• тренажер «Велоэргометр».

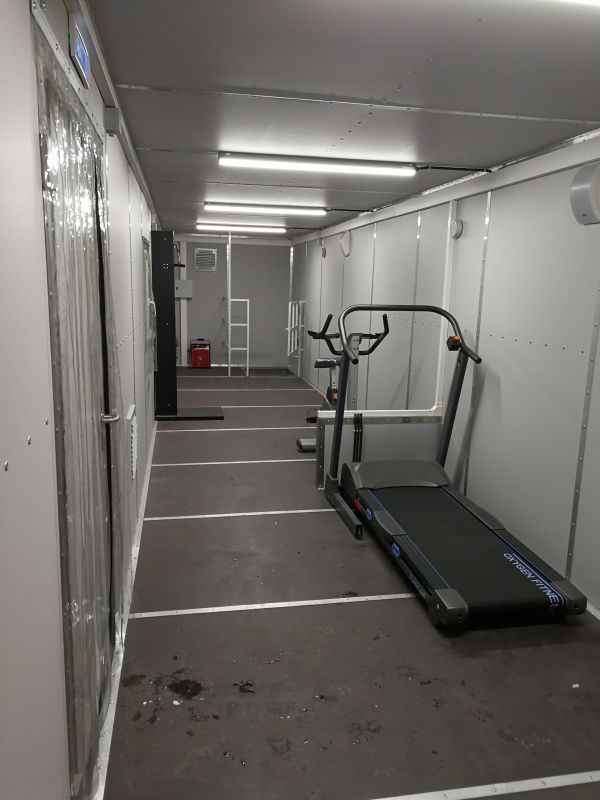

Тренажер «Беговая дорожка» предназначен для выполнения тренируемым упражнений по ходьбе/бегу в тепловой зоне. Он является тренажером общего назначения и обеспечивает возможность получения тренирующимися дозированной, заранее определенной и изменяемой физической нагрузки, задаваемой дистанционно с пульта управления.

Поверхность ленты тренажера мягкая и упругая, для исклю-чения чрезмерных напряжений в соединениях и предварительно напряженной арматуры. Привод ленты должен осуществляться двигателем постоянного тока.

Средства безопасности включают в себя жесткую раму, а также устройство аварийной остановки.

Температурный режим работы тренажера в тепловой зоне +40 0 С. Для этого в тренажерной зоне установлена тепловая пушка электрическая, мощностью 4,5 кВт.

Пульт управления тренажера имеет все коммутационное оборудование, требуемое для управления «Беговой дорожкой», с устройством управления двигателем, регулировкой скорости, угла наклона и программами регулировки тренировки обучаемых по степени их подготовки. Управление тренажером осуществляется с сенсорного монитора.

Тренажёр «Ударный молот» предназначен для получения тренируемым тяговых нагрузок в тепловой зоне. Он является тренажером общего назначения и обеспечивает возможность получения тренирующимися дозированной, заранее определенной и изменяемой физической нагрузки, задаваемой дистанционно с пульта управления МТК-3-Г.

Тренажер обеспечивает подъем и опускание груза весом 25 кг канатом на роликах. Вертикальный и два горизонтальных ролика управления канатом предотвращают выскакивание каната. Считывание одного цикла работы обеспечивается только тогда, когда груз достиг верхней точки подъема. Считывание циклов работы производится магнитными выключателями наверху и внизу. Готовность тренажера к работе — сигнал зеленой контрольной лампочки, полностью выполненный цикл — сигнал красной контрольной лампочки, конец тренировки — сигнал зеленой контрольной лампочки. Каждый полностью выполненный подъем соот-ветствует работе с усилием до 490 Нм (50 кгм). Параметры тренировки задаются с пульта управления руководителя тренировки.

Температурный режим работы тренажера в тепловой зоне +40° С.

Тренажер «Велоэргометр» предназначен для тренировки на выносливость.

На тренажере по умолчанию установлена минимальная нагрузка. Когда тренируемый начинает набирать скорость, эта нагрузка увеличивается в математической прогрессии, при постоянной скорости - нагрузка не меняется. Минимальная нагрузка изменяется как в большую, так и в меньшую сторону через коэффициент нагрузки Т, который задается с дисплея тренажера.

Скорость «Велоэргометра» меняется от 0 до 120 об/мин.

Тренажер для выработки навыков при работе на высоте.

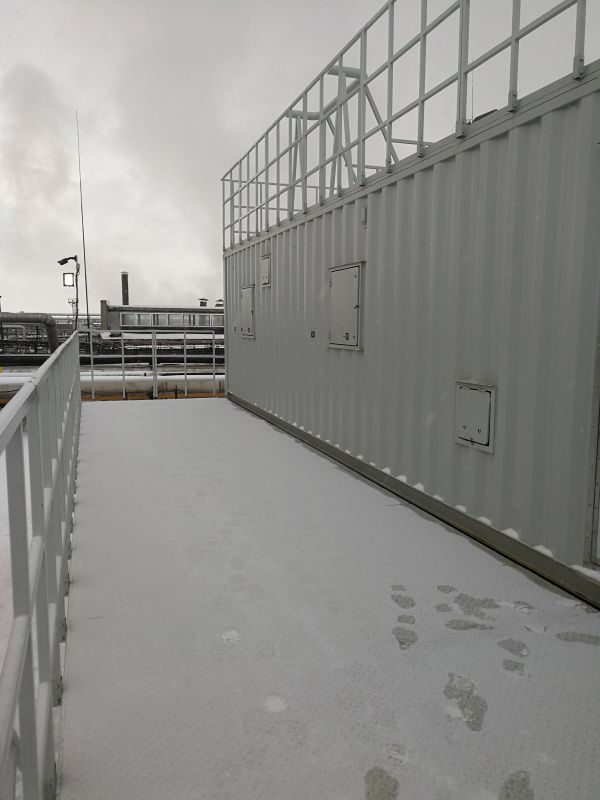

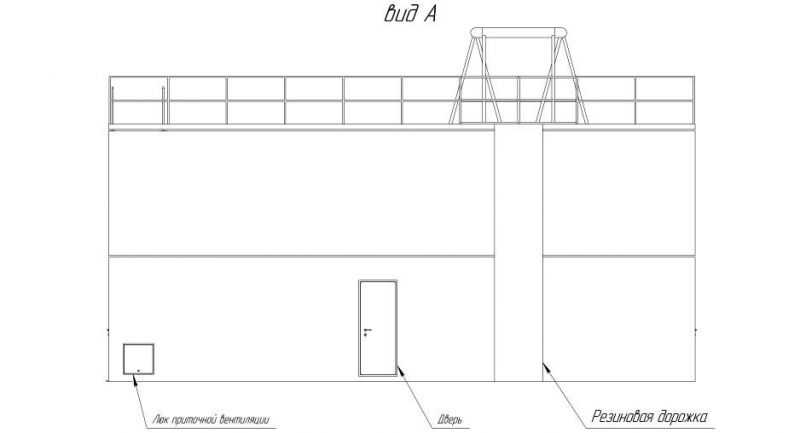

Тренажер установлен на крыше модуля №3 МТК-3-Г

Тренажер имеет металлические конструкции, выдерживающие статическую нагрузку до 1200 кг, которые предназначены для привязки верёвок и страхующих систем.

Боковой участок модуля №2 и №3 по осевой линии тренажера отделан резиновым листом шириной 1 м.
